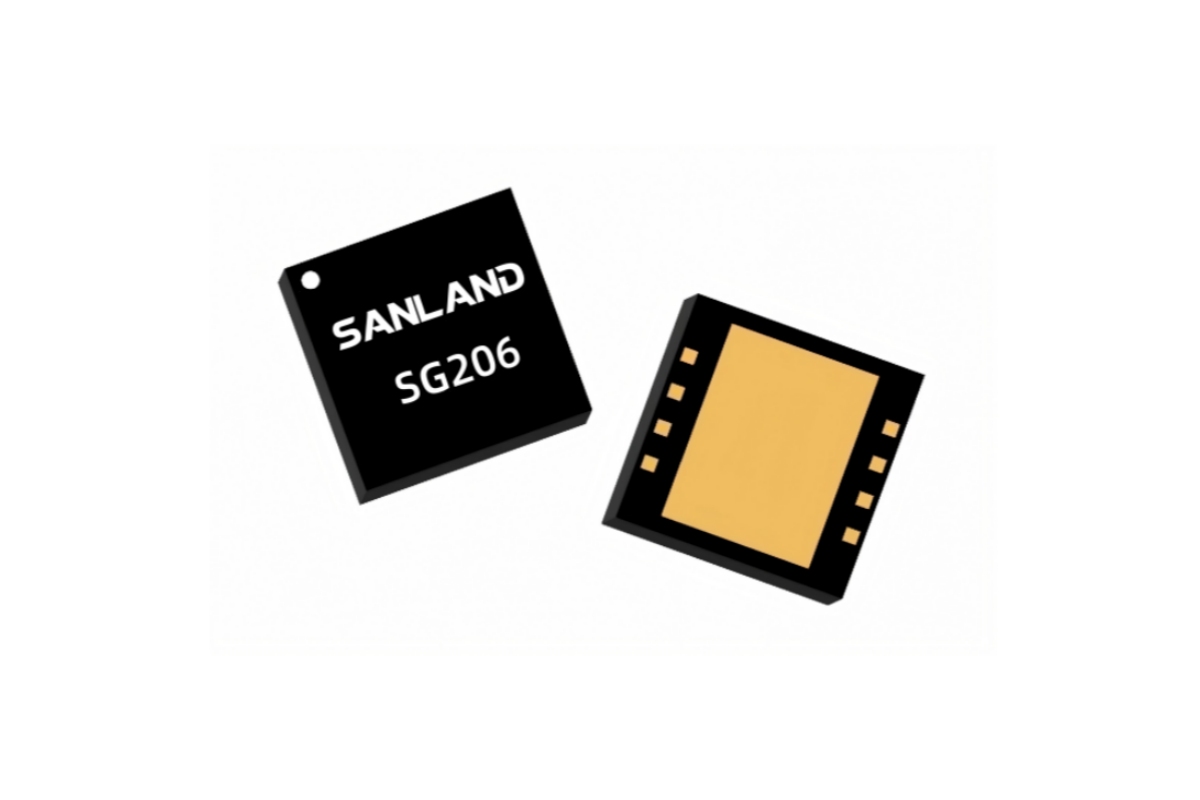

El SG206 de Sanland es un amplificador de RF diferencial GaAs pHEMT ultralineal diseñado para aplicaciones CATV DOCSIS 4.0 de banda ancha, desde 5 MHz hasta 1,8 GHz. El dispositivo presenta un diseño en cascada que proporciona una ganancia plana de 21,3 dB con una distorsión muy baja. Alimentado por una única fuente de 5 V u 8 V, el SG206 ofrece hasta 66 dBmV TCP con 45 dB MER a 8 V, lo que lo hace adecuado para amplificadores DOCSIS 4.0, nodos ópticos, dispositivos Remote PHY, FTTH, gateways domésticos y módems de cable.

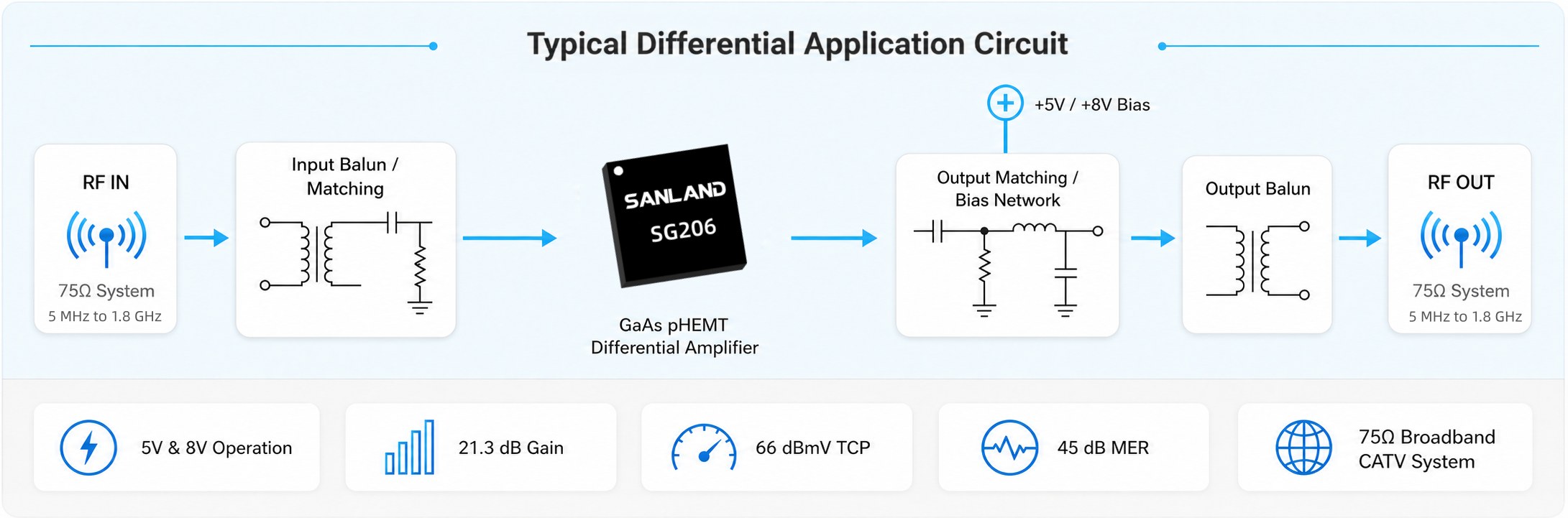

SG206 GaAs pHEMT differential RF amplifier typical application circuit for 5 MHz to 1.8 GHz 75Ω broadband CATV systems

Especificaciones eléctricas a +8 V, 50–1800 MHz

Parámetro	Valor típico
Frecuencia	50–1800 MHz
Tensión de alimentación	8 V
Corriente de suministro	325 mA
Ganancia a 50 MHz	20,4 dB
Ganancia a 1800 MHz	21,3 dB
MER	45 dB
Figura de ruido	1,7 / 3,5 dB
OIP3	42 dBm
OP1dB	29 dBm
Resistencia térmica	45 ℃/W

Especificaciones eléctricas a +5V y +8V, 5–700 MHz

Parámetro	Valor típico
Frecuencia	5–700 MHz
Tensión de alimentación	5V / 8V
Corriente de suministro	308 / 317 mA
Ganancia a 5 MHz	20,6 dB
Ganancia a 700 MHz	20,6 dB
MER	45 dB
Figura de ruido	1,7 dB
OIP3	37 / 42 dBm
OP1dB	23,5 / 29 dBm
Resistencia térmica	45 ℃/W

El SG206 es un amplificador de RF diferencial ultralineal diseñado para la infraestructura óptica DOCSIS 4.0, que ofrece alta potencia de salida, excelente rendimiento MER y amplificación de señal CATV de banda ancha.

Amplificadores DOCSIS 4.0
Nodos ópticos DOCSIS 4.0
Dispositivos PHY remotos DOCSIS 4.0
Superposición de RF FTTH GPON / GEPON
módems de cable
Puertas de enlace de inicio

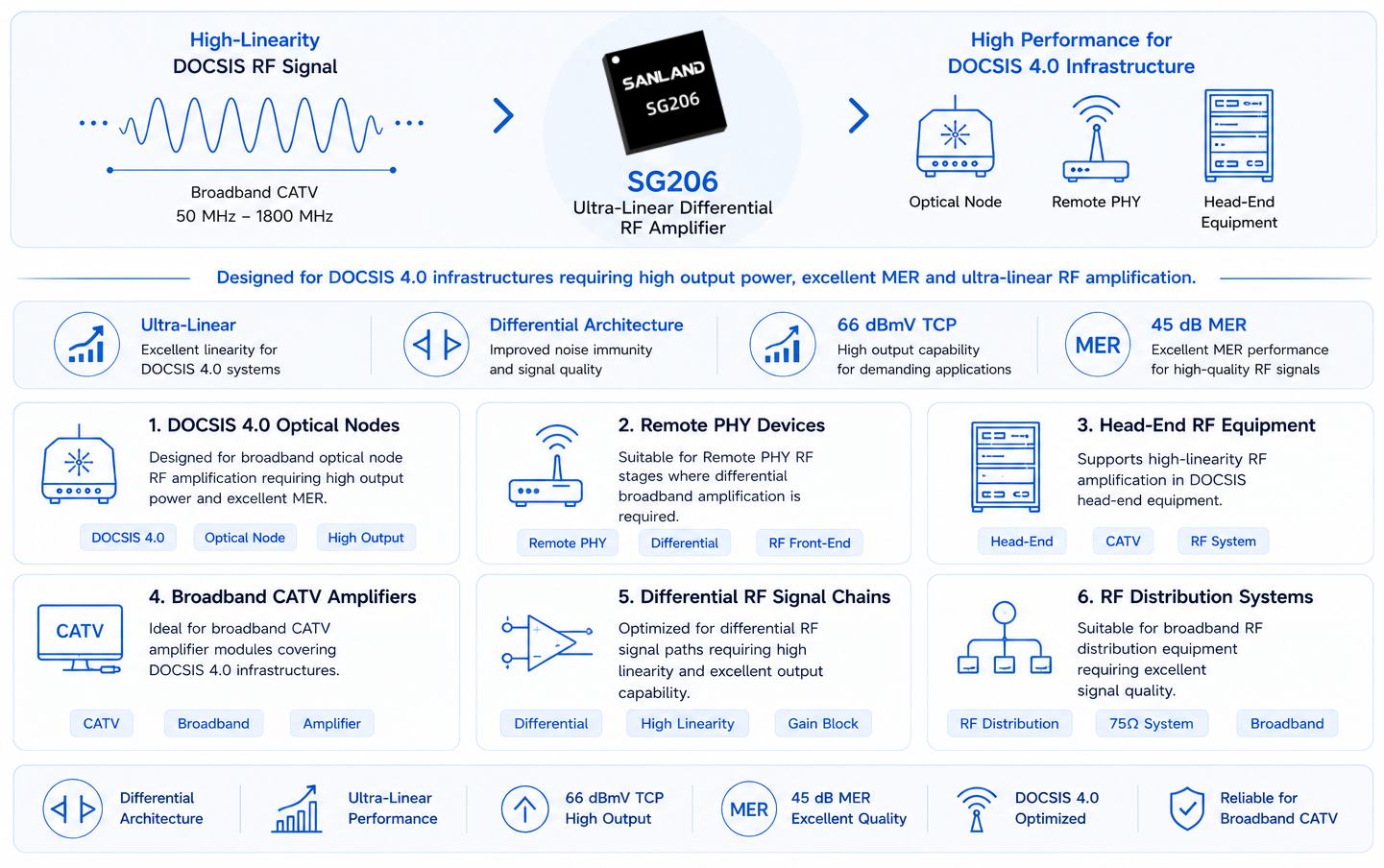

SG206 ultra-linear differential RF amplifier applications for DOCSIS 4.0 optical nodes, Remote PHY, head-end equipment and broadband CATV systems
