Amplificación directa de 47–1800 MHz

Módulos amplificadores de avance de 1,8 GHz para redes HFC

Los módulos amplificadores directos SANLAND de 1,8 GHz admiten la amplificación de RF descendente en nodos ópticos, amplificadores de distribución y otros equipos de CATV. La serie incluye arquitecturas de GaN push-pull y duplicadoras de potencia con opciones de alimentación de 12 V y 24 V.

DOCSIS 3.1 / 4.0 GaN Push-Pull Duplicador de potencia

Plataforma eléctrica para toda la serie

1,8 GHz Frecuencia superior

75 Ω impedancia del sistema

±0,5 dB Ganar planitud

≤ −16 dB S11 / S22

Comparación de módulos

Comparación de amplificadores de avance de 1,8 GHz

Analice las diferencias eléctricas entre el módulo push-pull GaN de 12 V y las opciones push-pull y duplicador de potencia de 24 V.

Tres configuraciones de módulo disponiblesDesplácese horizontalmente para ver todas las especificaciones →

Producto		Rendimiento de RF				Alimentación y entrada				Sistema
Número de pieza	Arquitectura	Frecuencia (Megahercio)	Ganancia típica (dB)	Ganancia de planitud (dB)	S11 / S22 (dB)	Suministrar (V CC)	Actual Típ. / Máx. (mamá)	Máx. NF (dB)	Entrada RF máxima (dBmV)	DOCSIS
SMG1820DG Hoja de datos en PDF ↗	GaN Push-Pull	47–1800	20	±0,5 máx.	≤ −16	12	460 / 480	4.5	70	3.1 / 4.0
SMG1822DG Hoja de datos en PDF ↗	GaN Push-Pull	47–1800	22	±0,5 máx.	≤ −16	24	550 / 570	4.6	75	3.1 / 4.0
SMG1823DG Hoja de datos en PDF ↗	Duplicador de potencia	47–1800	23	±0,5 máx.	≤ −16	24	550 / 570	4.6	75	3.1 / 4.0

Arquitectura del amplificador

Dos arquitecturas para etapas de RF posteriores

Módulos GaN Push-Pull

Disponible con una ganancia típica de 20 dB o 22 dB y con opciones de alimentación de 12 V o 24 V.

SMG1820DG/SMG1822DG

Módulo duplicador de potencia

Arquitectura de 24 V con una ganancia típica de 23 dB y un nivel máximo de entrada de RF de 75 dBmV.

SMG1823DG

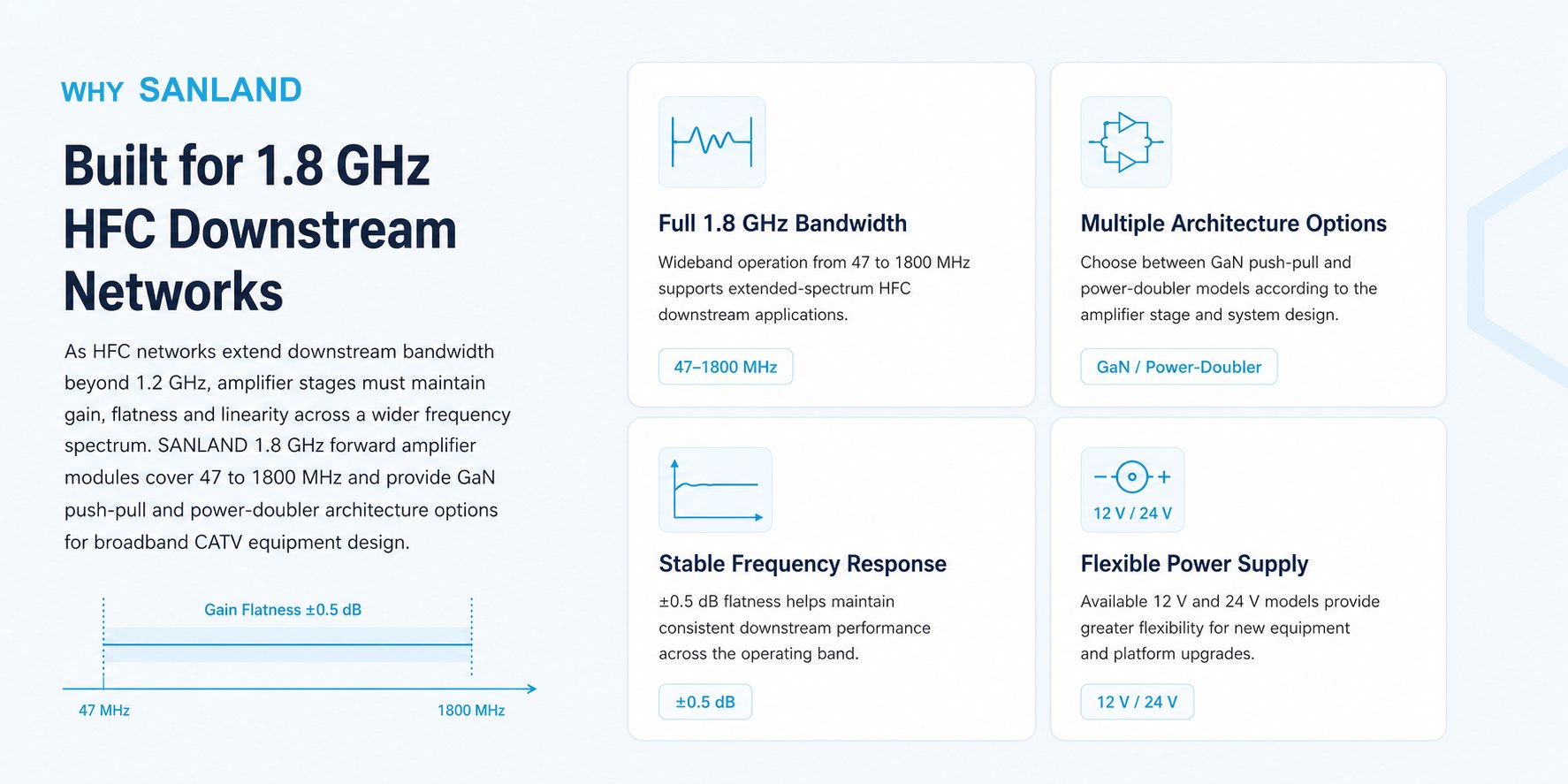

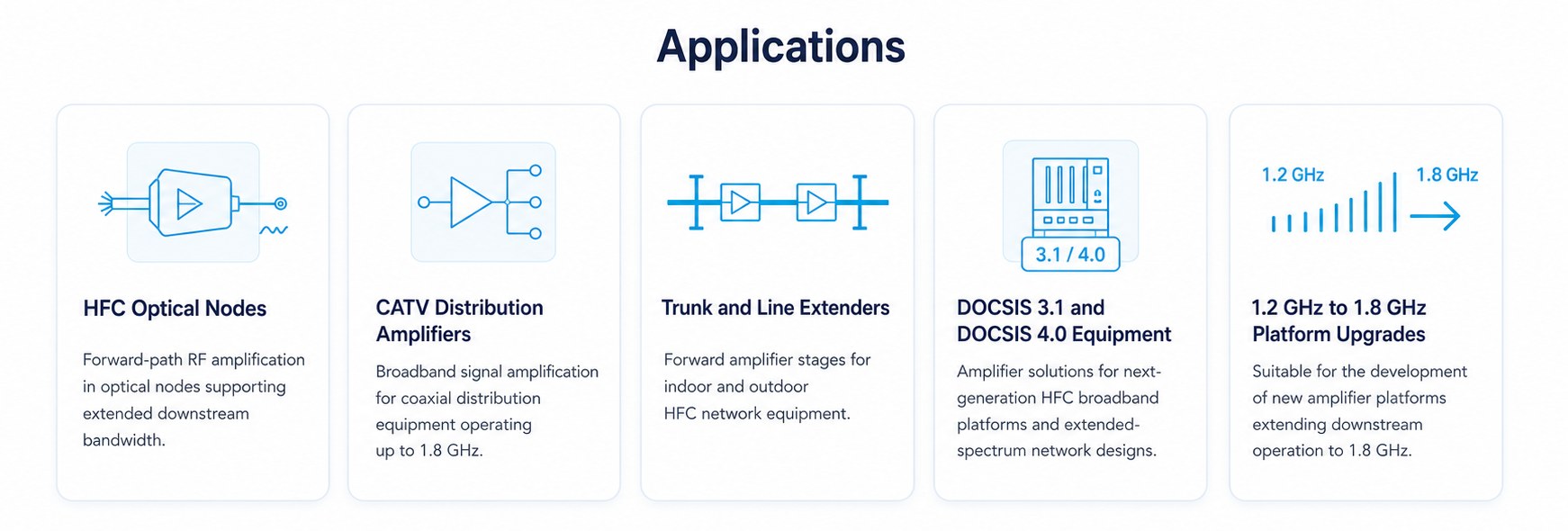

Aplicaciones

Diseñado para equipos HFC de 1,8 GHz.

Nodos ópticos HFC

Etapas de ganancia de RF de la trayectoria directa después de la conversión óptica a eléctrica.

Amplificadores de distribución

Amplificación descendente de banda ancha en equipos de distribución de CATV.

Extensores de línea

Amplificación de espectro extendido para rutas de señal HFC en exteriores.

Equipos DOCSIS

Diseños de ruta directa para las plataformas DOCSIS 3.1 y DOCSIS 4.0.

Actualizaciones de 1.8 GHz

Opciones de módulos para ampliar el ancho de banda de los equipos HFC existentes.
