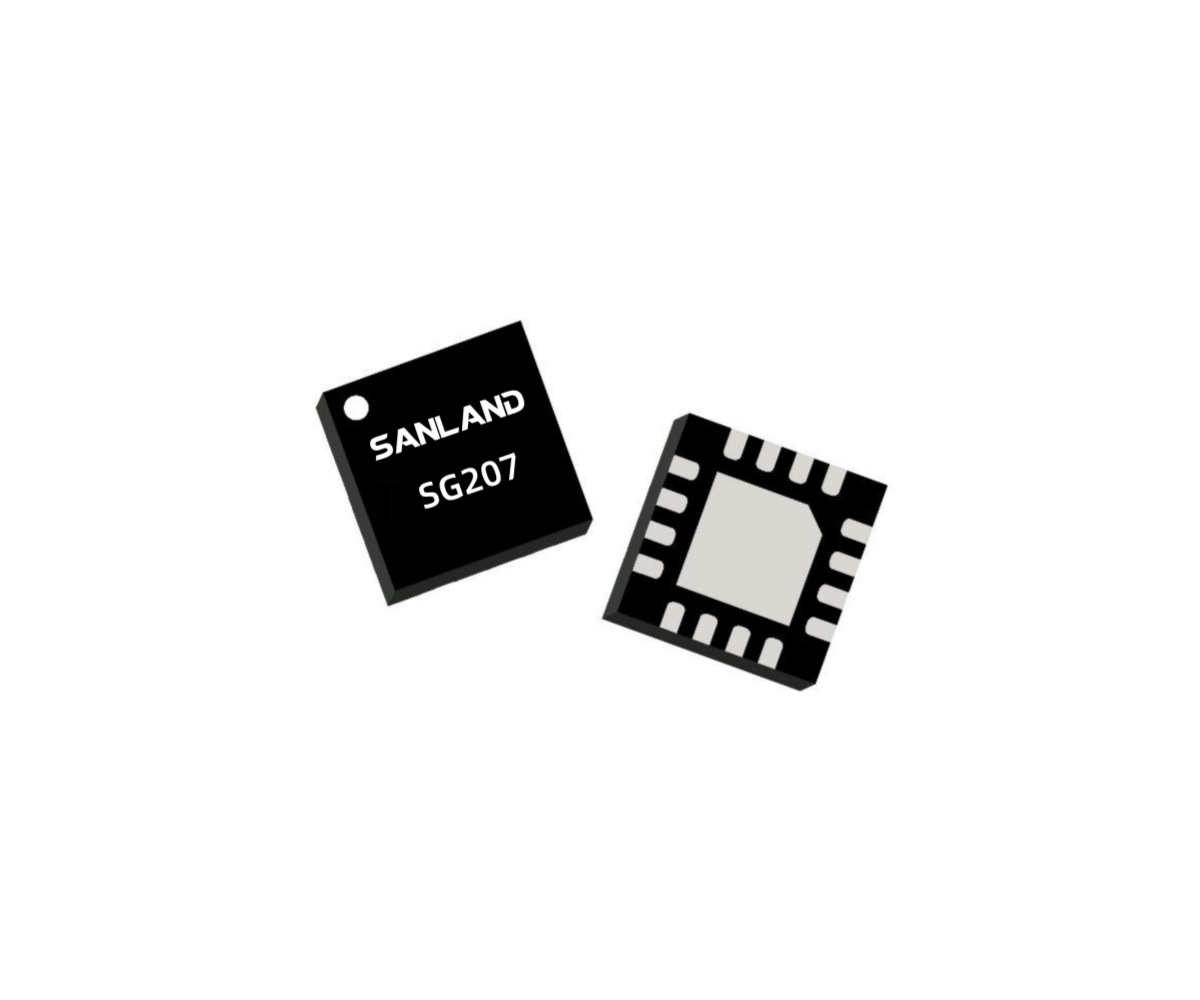

El SG207 de Sanland es un circuito integrado amplificador de RF MMIC de terminación simple con encapsulado pHEMT de GaAs, diseñado para aplicaciones de enlace ascendente y descendente DOCSIS 3.1 y DOCSIS 4.0. El dispositivo admite operación de enlace ascendente de 5 MHz a 684 MHz y de enlace descendente de 47 MHz a 1800 MHz, proporcionando una ganancia típica de 21 dB, un bajo factor de ruido y una alta linealidad en un encapsulado QFN compacto de 3 × 3. Alimentado por una única fuente de 5 V o 7 V, el SG207 es adecuado para nodos ópticos, equipos CMTS de cabecera, FTTH GPON/GEPON, módems de cable, gateways domésticos y aplicaciones de bloque de ganancia de terminación simple.

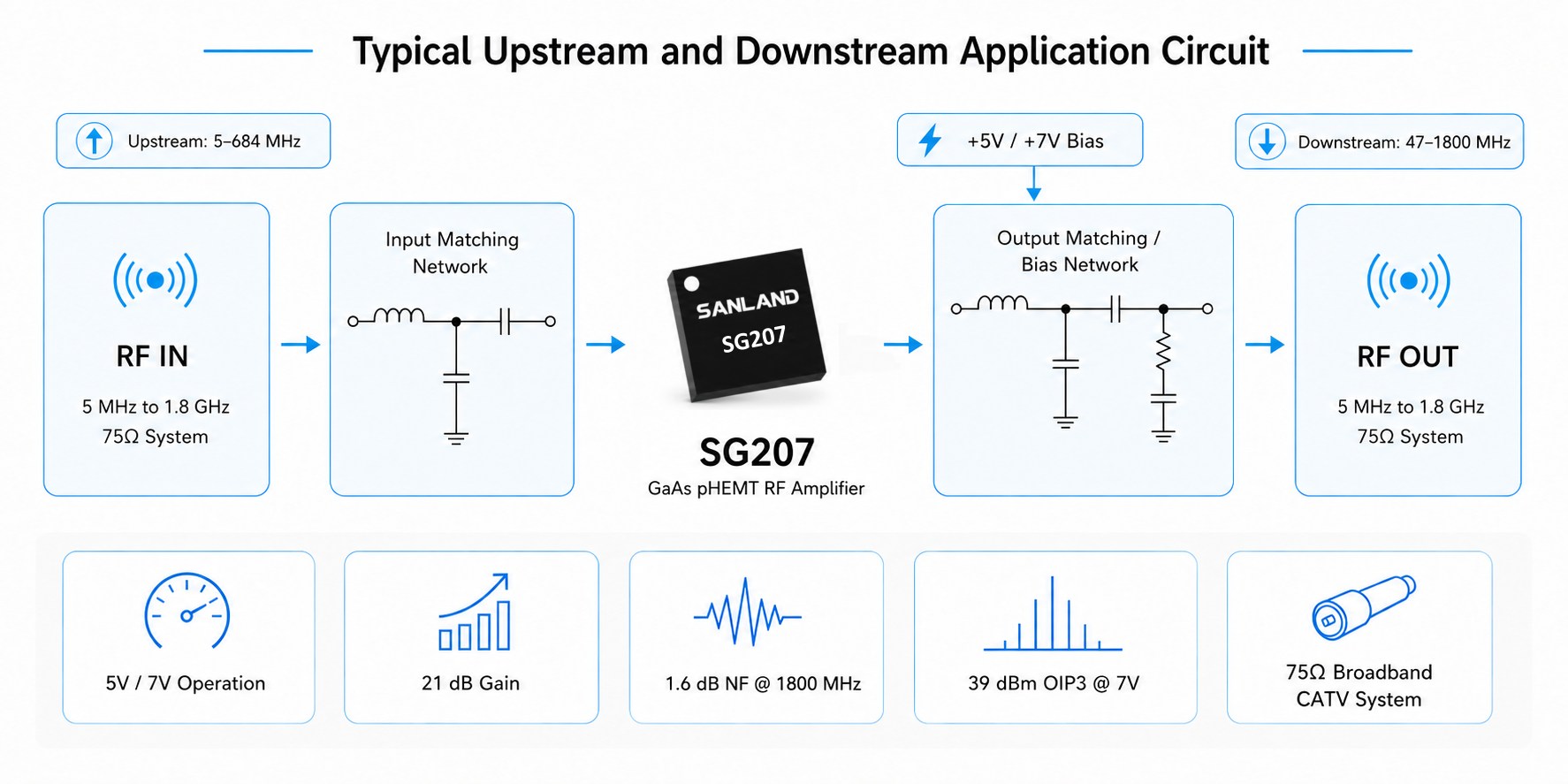

SG207 GaAs pHEMT RF amplifier typical upstream and downstream application circuit for 5 MHz to 1.8 GHz 75Ω broadband CATV systems

Aplicación descendente, 47–1800 MHz

Parámetro	+5V típico	+7V típico
Frecuencia	47–1800 MHz	47–1800 MHz
Corriente de suministro	71 mA	101 mA
Ganar	21 dB	21,4 dB
Ganancia de pendiente	1 dB	1 dB
Aislamiento inverso	25 dB	25 dB
Pérdida de retorno de entrada	18 dB	20 dB
Pérdida de retorno de salida	20 dB	20 dB
Figura de ruido	1,0 / 1,6 dB	1,0 / 1,6 dB
OIP3	36 dBm	39 dBm
OP1dB	20 dBm	23 dBm
Resistencia térmica	57 ℃/W	57 ℃/W

Aplicación ascendente, 5–700 MHz

Parámetro	+5V típico	+7V típico
Frecuencia	5–700 MHz	5–700 MHz
Corriente de suministro	70 mA	100 mA
Ganar	21 dB	21,3 dB
Ganancia de pendiente	0,2 dB	0,2 dB
Aislamiento inverso	23 dB	23 dB
Pérdida de retorno de entrada	21 dB	22 dB
Pérdida de retorno de salida	20 dB	19 dB
Figura de ruido	0,9 / 1,0 dB	0,9 / 1,2 dB
OIP3	35 dBm	40 dBm
OP1dB	20 dBm	23 dBm
Resistencia térmica	57 ℃/W	57 ℃/W

El SG207 admite aplicaciones de radiofrecuencia de banda ancha DOCSIS tanto de subida como de bajada para infraestructuras de redes de cable y equipos de usuario.

Redes DOCSIS 3.1 / DOCSIS 4.0
Aplicaciones ascendentes
Aplicaciones posteriores
Nodos ópticos
Equipos CMTS de cabecera
Módems de cable y pasarelas domésticas

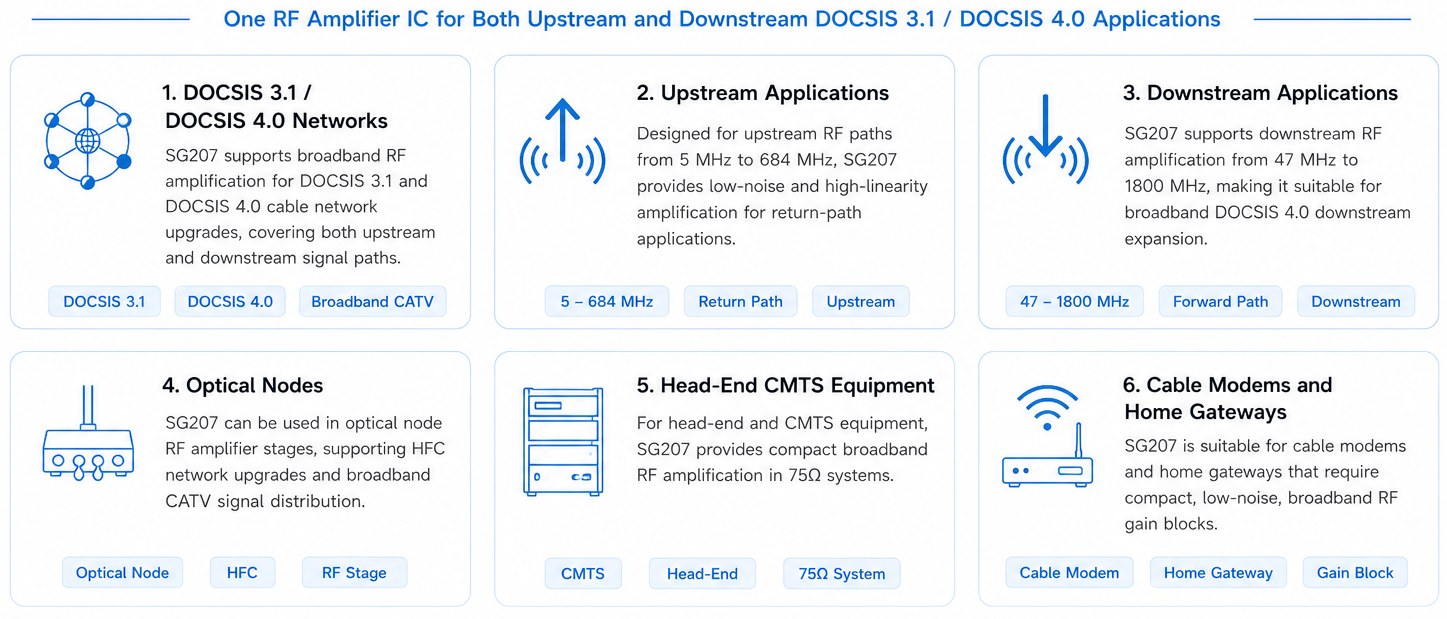

SG207 GaAs pHEMT RF amplifier for DOCSIS 3.1 and DOCSIS 4.0 upstream and downstream applications, optical nodes, CMTS equipment, cable modems and home gateways
