Circuito integrado amplificador de RF pHEMT de GaAs SG204 de 1,8 GHz

Características principales

● Funcionamiento de 50 MHz a 1800 MHz

● Funcionamiento a 5 V

● Ganancia: 22,4 dB (típica)

● P1dB: 21dBm

● OIP3: 38 dBm

● Factor de ruido: 1,7 dB a 1800 MHz

● Cumple con la normativa RoHS

CATEGORÍAS DE PRODUCTO

El SG204 es un circuito integrado amplificador de RF MMIC de GaAs pHEMT de terminación simple y alta linealidad, diseñado para sistemas de RF de banda ancha de 50 MHz a 1800 MHz. Con una ganancia típica de 22,4 dB, una figura de ruido de 1,7 dB y un OIP3 de 38 dBm, el SG204 es adecuado para amplificadores DOCSIS 4.0, nodos ópticos, redes FTTH, módems de cable, pasarelas domésticas y aplicaciones de bloques de ganancia de terminación simple.

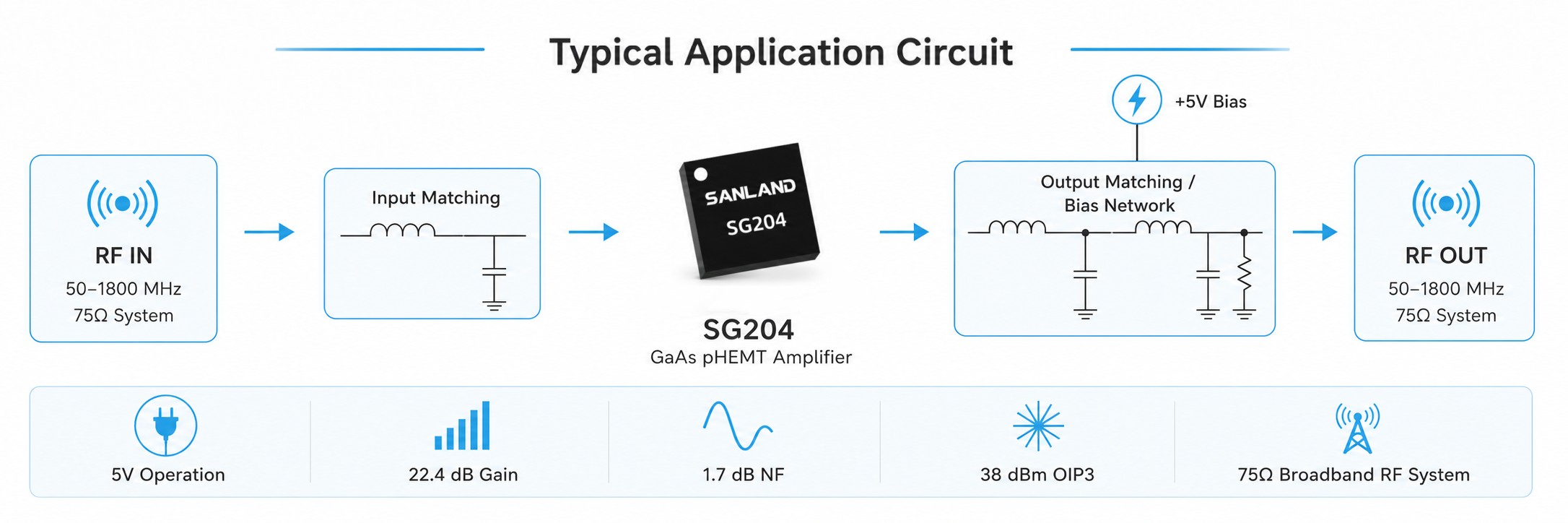

SG204 GaAs pHEMT RF amplifier typical application circuit for 50–1800 MHz broadband RF systems

Característica	Valor
Rango de frecuencia	50–1800 MHz
Ganar	22,4 dB Típico.
Figura de ruido	1,7 dB Típico.
OIP3	38 dBm típico.
OP1dB	21 dBm Típico.
Tensión de alimentación	5 V
Corriente de suministro	125 mA típico.
Paquete	QFN de 16 pines y 3 × 3 mm
Tecnología	MMIC pHEMT de GaAs

El SG204 proporciona amplificación de RF de banda ancha y alta linealidad para sistemas de RF DOCSIS 4.0 y de 75 Ω.

Amplificadores DOCSIS 4.0
Nodos ópticos DOCSIS 4.0
Dispositivos PHY remotos DOCSIS 4.0
FTTH GPON y GEPON
Módems de cable y pasarelas domésticas DOCSIS 4.0
Bloque de ganancia de un solo extremo

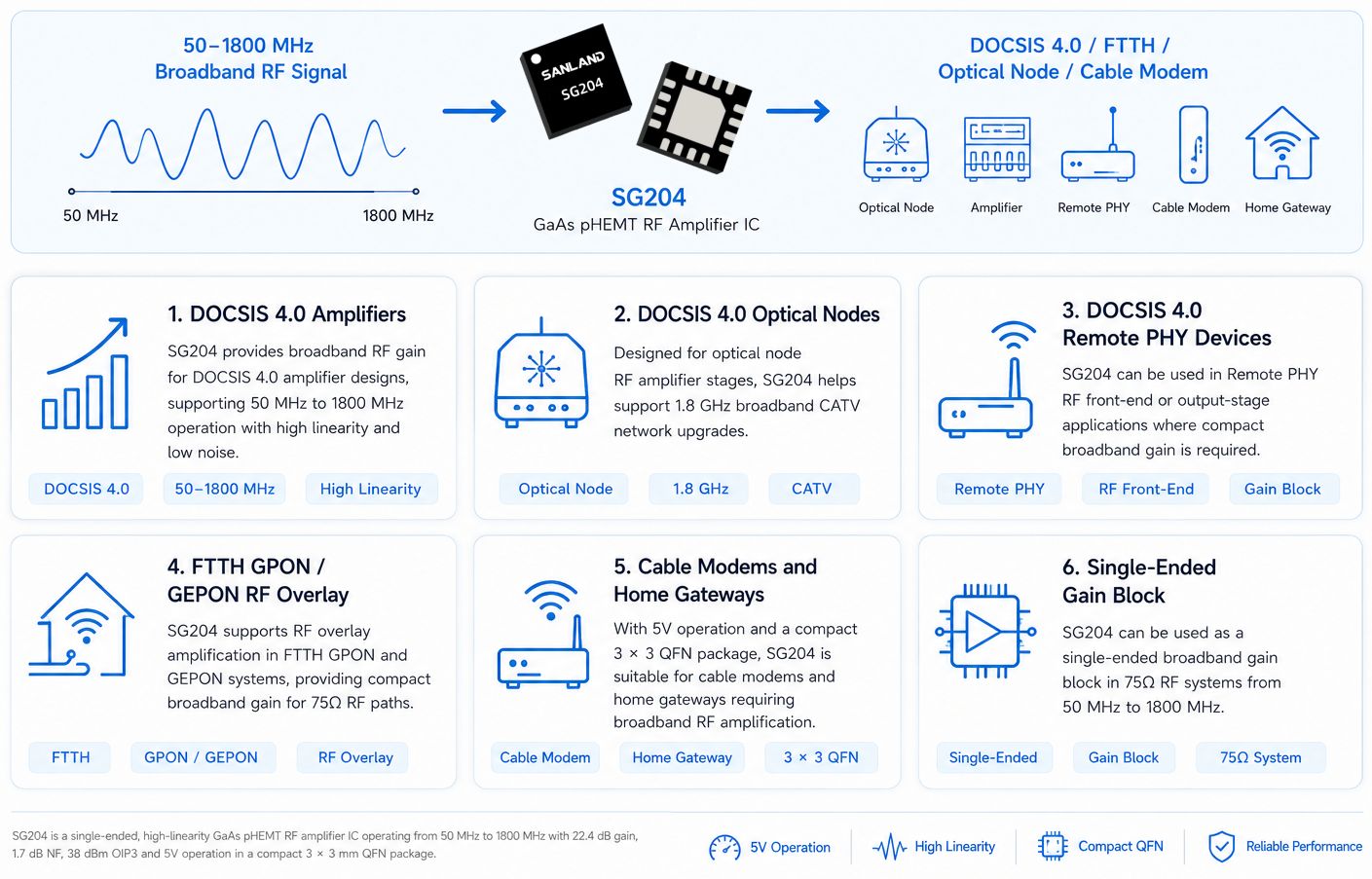

SG204 GaAs pHEMT RF amplifier applications for DOCSIS 4.0, FTTH, optical nodes, cable modems and 75Ω broadband RF systems
