Transmisión de RF por fibra óptica

Transmisión de RF de banda ancha

5 MHz–6 GHz
Enlaces de RF por fibra óptica

Tres soluciones RFoF para distintas necesidades: gestión remota, integración compacta de señales de RF analógicas y moduladas digitalmente, y transmisión de RF de fácil instalación por fibra óptica monomodo.

Tres tipos de enlace

01Serie con gestión remota
02Serie compacta
03Serie Plug-and-Play
Transmisor y receptor SANLAND RFoF-C de 6 GHz para RF por fibra óptica con control remoto

RFoF-C con control remoto

Control y monitorización por Ethernet

  • •Atenuación de 0–31 dB, en pasos de 1 dB
  • •Monitorización del nivel de RF y la temperatura

Ideal para instalaciones de RF remotas y sin personal permanente.

Ver detalles  →
Transmisor y receptor compactos SANLAND de RF por fibra óptica para señales analógicas y moduladas digitalmente

RFoF compacto analógico/digital

Módulo compacto de 64 × 39 × 12 mm

  • •Señales de RF analógicas y moduladas digitalmente
  • •IIP3 típico de 33 dBm

Ideal para integrar enlaces de RF en espacios reducidos y transmitir señales analógicas o moduladas digitalmente.

Ver detalles  →

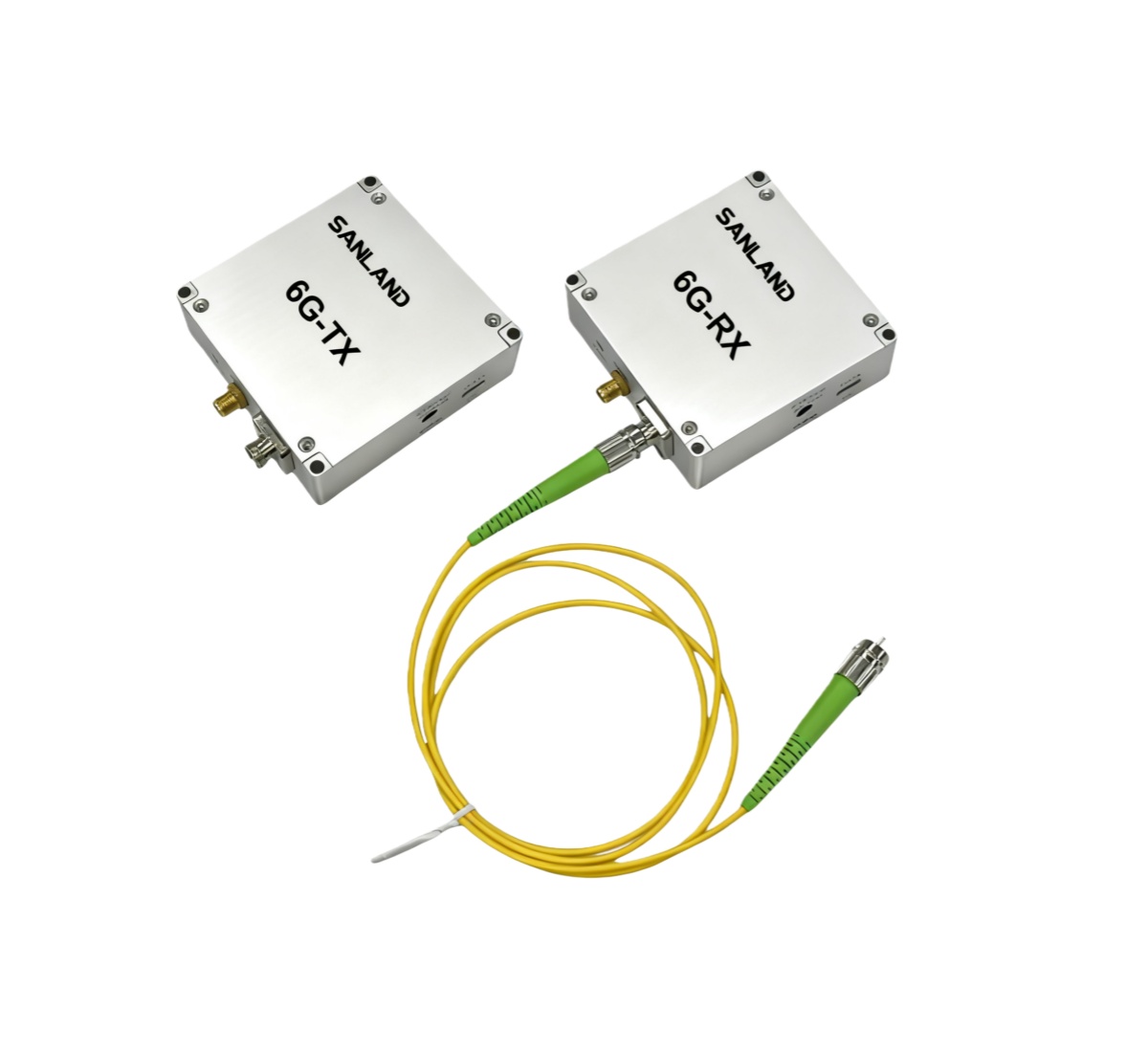

Enlace analógico de RF por fibra óptica SANLAND Plug-and-Play con transmisor 6G-TX y receptor 6G-RX

RFoF analógico Plug-and-Play

No requiere control externo

  • •104 dB·Hz2/3 SFDR
  • •±0.25 dB en cualquier banda de 36 MHz

Ideal para enlaces analógicos de RF con ganancia fija y puesta en servicio sencilla.

Ver detalles  →

Guía rápida de selección

¿Qué enlace RFoF se adapta mejor a su sistema?

Identifique primero su necesidad principal y, después, compruebe las especificaciones en la tabla comparativa.

Gestión remota

RFoF-C con control remoto

Elija RFoF-C cuando necesite ajustar la atenuación por Ethernet, controlar el modo del LNA y supervisar el enlace de forma remota.

Ver producto →

Solución compacta analógica/digital

RFoF compacto analógico/digital

Elija este módulo compacto de 64 × 39 × 12 mm para transmitir señales de RF analógicas y moduladas digitalmente en el rango de 5 MHz a 6 GHz.

Ver producto →

Plug-and-Play

RFoF analógico Plug-and-Play

Elija este enlace de RF por fibra óptica con ganancia fija si necesita una instalación sencilla, prestaciones estables de banda ancha y funcionamiento sin control externo.

Ver producto →

Comparación de modelos

Comparativa de la gama RFoF

Compare las prestaciones de RF, las características ópticas y las funciones de gestión para seleccionar el enlace más adecuado para su sistema.

En pantallas pequeñas, deslice la tabla horizontalmente para ver los tres productos.

Parámetro de selección RF por fibra óptica con control remoto RF por fibra óptica compacto analógico/digital Módulo de RF por fibra óptica Plug-and-Play
Tipo de solución GESTIÓN REMOTA ANALÓGICO/DIGITAL COMPACTO PLUG-AND-PLAY
Rango de frecuencias 5 MHz–6 GHz 5 MHz–6 GHz 5 MHz–6 GHz
Tipo de señal RF analógica Señales de RF analógicas y moduladas digitalmente RF analógica
Ganancia del enlace 6 dB / 36 dB* 20 dB 20 dB
Planitud de ganancia ±2.5 dB ±3 dB ±2.5 dB
Planitud de ganancia en cualquier banda de 36 MHz ±0.5 dB — ±0.25 dB
SFDR 103 / 98 dB·Hz2/3* 90–104 dB·Hz2/3 104 dB·Hz2/3
IIP3 — 33 dBm (típico) —
Atenuación programable 0–31 dBPasos de 1 dB — —
Interfaz de control remoto Ethernet RJ45 — —
Monitorización remota Nivel de RF y temperatura — —
Potencia óptica de salida 2 ±0.5 mW 3 mW (típico) 3 ±0.5 mW
Longitud de onda óptica 1550 nm (típico) 1310 o 1550 nm 1310 o 1550 nm
Temperatura de funcionamiento De −20 °C a +75 °C De −20 °C a +50 °C De −20 °C a +75 °C
Dimensiones 92 × 90 × 25 mm 64 × 39 × 12 mm 70 × 83.5 × 23 mm
Aplicación recomendada Instalaciones de RF remotas y sin personal permanente Enlaces compactos de RF para señales analógicas o moduladas digitalmente e integración con espacio limitado Enlaces analógicos de RF con ganancia fija y sin control externo

* RFoF-C: LNA desactivado / activado

Aplicaciones

Transmisión de RF de banda ancha por fibra óptica

01

Sistemas de antenas remotas

02

Estaciones terrenas de satélite

03

Sistemas de antenas distribuidas

04

Redes de radiodifusión

05

Radioastronomía

06

Sistemas inalámbricos sub-6 GHz

Preguntas frecuentes

Cómo seleccionar un enlace RFoF

¿Qué es un convertidor de RF por fibra óptica?

Un convertidor de RF por fibra óptica transforma una señal eléctrica de radiofrecuencia en una señal óptica para transmitirla por fibra. En el extremo receptor, la señal óptica vuelve a convertirse en una señal de RF. Esto permite transmitir señales de radiofrecuencia a mayores distancias con menores pérdidas de cable que en los enlaces coaxiales convencionales.

¿Puede un enlace de RF por fibra óptica sustituir al cable coaxial?

Sí. Los enlaces de RF por fibra óptica pueden sustituir tramos largos de cable coaxial cuando las pérdidas, las interferencias electromagnéticas, el peso o la distancia de tendido son factores importantes. La señal de RF se convierte en una señal óptica, se transmite por fibra monomodo y se recupera en el extremo receptor.

¿Qué enlace RFoF debería elegir?

Elija RFoF-C si necesita control y monitorización remotos; el RFoF compacto analógico/digital si debe integrar señales de RF analógicas o moduladas digitalmente en poco espacio; o el RFoF analógico Plug-and-Play si busca una transmisión analógica sencilla, con ganancia fija y sin control externo.

¿Qué tipos de señales admite el RFoF compacto analógico/digital?

Admite señales de RF analógicas y moduladas digitalmente de 5 MHz a 6 GHz, con opciones de longitud de onda de 1310 nm o 1550 nm.

¿Qué funciones permite controlar y supervisar a distancia el RFoF-C?

Mediante su interfaz Ethernet RJ45, RFoF-C permite programar una atenuación de 0–31 dB en pasos de 1 dB, activar o desactivar el LNA y monitorizar en tiempo real el nivel de RF y la temperatura.

Asistencia técnica

Cuéntenos qué necesita para su enlace de RF

Indíquenos el rango de frecuencias, el nivel de entrada, la distancia de transmisión por fibra y los requisitos de control. Nuestro equipo le recomendará una configuración adecuada de transmisor y receptor (TX/RX).
