Características principales
| ● Transmisión analógica de RF de banda ancha de 5 MHz a 6 GHz |
| ● Control remoto Ethernet RJ45 |
| ● Ajuste de atenuación de transmisión de 0 a 31 dB en pasos de 1 dB. |
| ● Modos de funcionamiento LNA ON/OFF |
| ● Ganancia de enlace nominal de 6 dB / 36 dB |
| ● Monitorización del nivel de RF y de la temperatura |
| ● Enlace óptico de 1550 nm con interfaces de RF de 50 Ω |
| ● Transmisión por fibra monomodo |
| ● Indicadores de estado RGB |

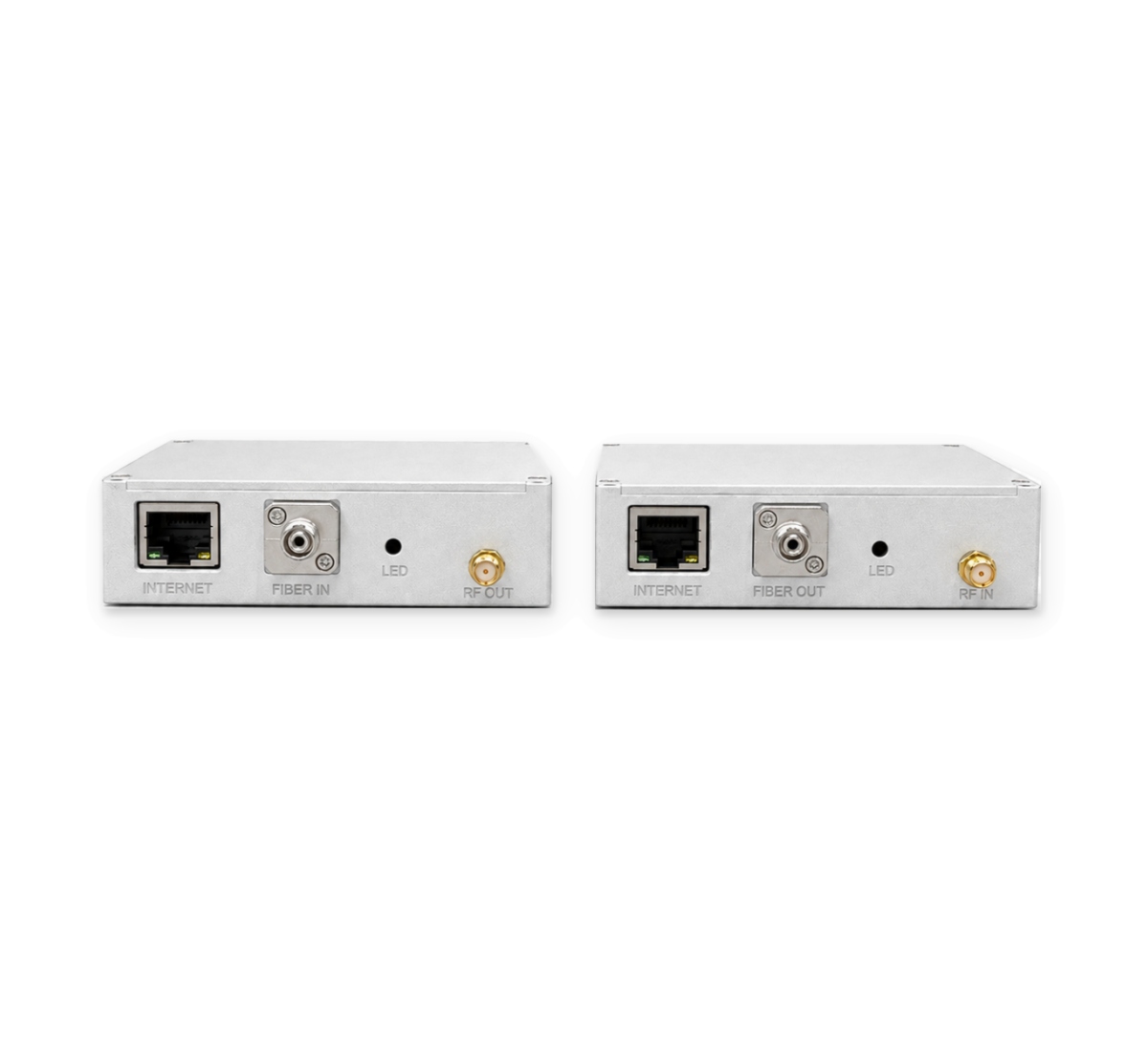

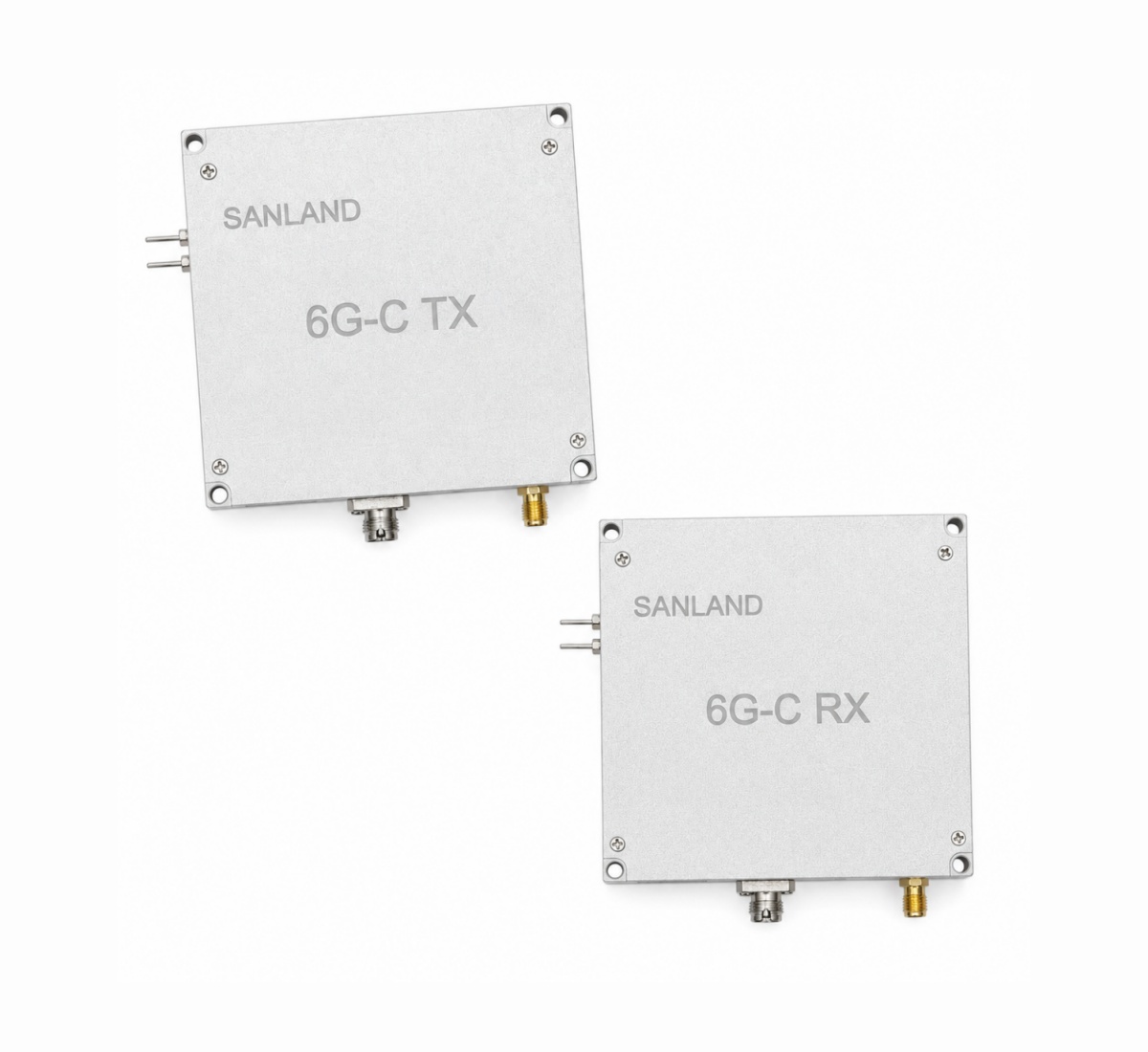

El SANLAND RFoF-C es un enlace de RF analógico sobre fibra óptica controlado remotamente, diseñado para transportar señales de RF de 5 MHz a 6 GHz a través de fibra monomodo. Un transmisor 6G-C y un receptor 6G-C forman un enlace óptico de RF punto a punto completo, con interfaces SMA de 50 Ω y una conexión óptica FC/APC de 1550 nm.
Un microcontrolador interno, atenuación programable y modos LNA seleccionables permiten a los usuarios configurar de forma remota la ganancia del enlace para diferentes condiciones de entrada de RF. Mediante la interfaz Ethernet RJ45, los operadores pueden ajustar la ganancia y monitorizar el nivel y la temperatura de RF desde un ordenador remoto, lo que reduce la necesidad de mantenimiento in situ en las ubicaciones remotas de antenas, Satcom, DAS y emisoras.

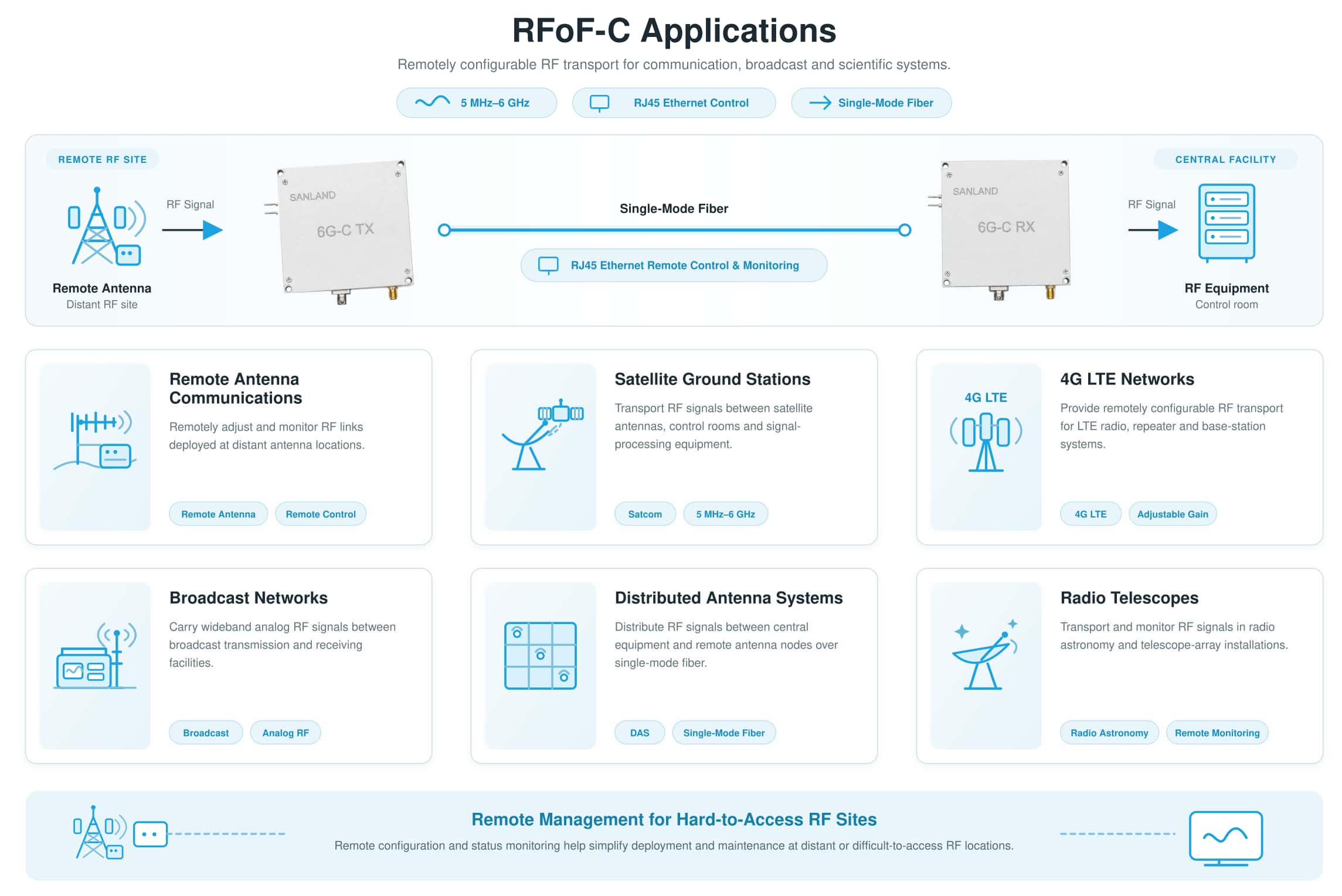

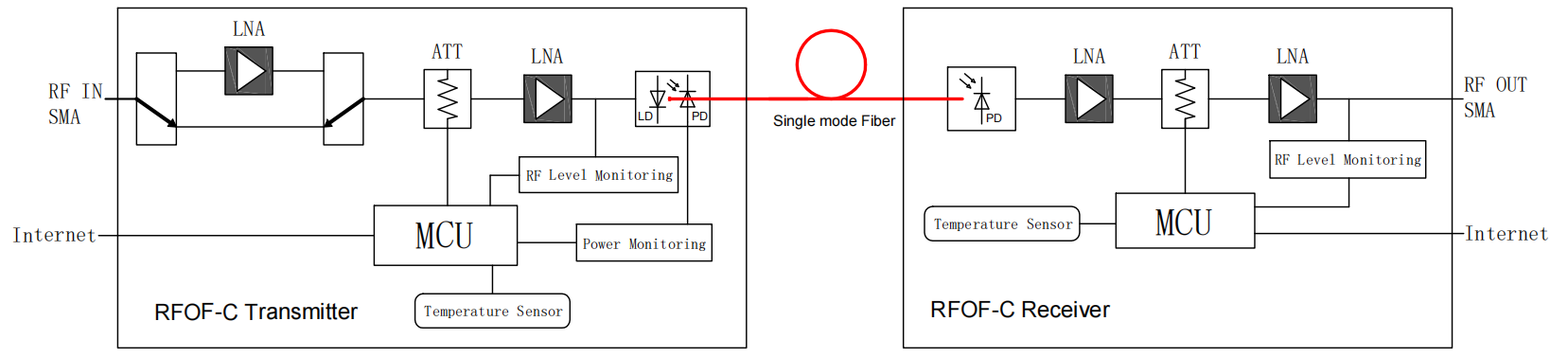

Arquitectura funcional RFoF-C
Un enlace RFoF-C completo integra el acondicionamiento de la señal de RF, la conversión óptica, la monitorización integrada y el control Ethernet tanto en el transmisor como en el receptor.
Las etapas de LNA y atenuación gestionan los niveles de señal de RF a través del enlace.
Las señales de radiofrecuencia se convierten para su transmisión a través de fibra monomodo y se recuperan en el receptor.
Los microcontroladores integrados conectan las funciones de control y monitorización a la interfaz Ethernet RJ45.
Modos de funcionamiento de RF seleccionables
| Parámetro | LNA APAGADO | LNA ENCENDIDO |
| Ganancia nominal del enlace | 6 dB | 36 dB |
| Entrada P1dB | −5 dBm | −35 dBm |
| Figura de ruido | 29 dB | 8 dB |
| SFDR | 103 dB·Hz2/3 | 98 dB·Hz2/3 |
| Ganancia de planitud | ±2,5 dB | ±2,5 dB |
| Planitud en cualquier rango de 36 MHz | ±0,5 dB | ±0,5 dB |
LNA APAGADO: Mayor manejo de potencia de entrada y 103 dB·Hz2/3SFDR para señales de entrada de RF más potentes.
LNA ENCENDIDO: Ganancia de enlace nominal de 36 dB y factor de ruido de 8 dB para la recepción de señales de RF de bajo nivel.
Preguntas frecuentes
Mediante la interfaz Ethernet RJ45, los usuarios pueden ajustar de forma remota la ganancia del enlace, incluyendo el control de la atenuación programable del transmisor. El software para PC también permite la monitorización remota del nivel de RF y la temperatura.
El RFoF-C se conecta a un ordenador de control mediante su interfaz Ethernet RJ45. El software para PC remoto permite acceder a las funciones de ajuste y monitorización disponibles.
El transmisor RFoF-C proporciona una atenuación programable de 0 a 31 dB en pasos de 1 dB, lo que permite ajustar el nivel de la señal de RF para diferentes condiciones de entrada.
El LNA activado proporciona una ganancia de enlace nominal de 36 dB, una figura de ruido de 8 dB y una P1dB de entrada de -35 dBm, lo que lo hace adecuado para señales de entrada de RF de nivel bajo. El LNA desactivado proporciona una ganancia de enlace nominal de 6 dB, una figura de ruido de 29 dB, una P1dB de entrada de -5 dBm y 103 dB·Hz2/3 SFDR para entradas de RF más potentes.

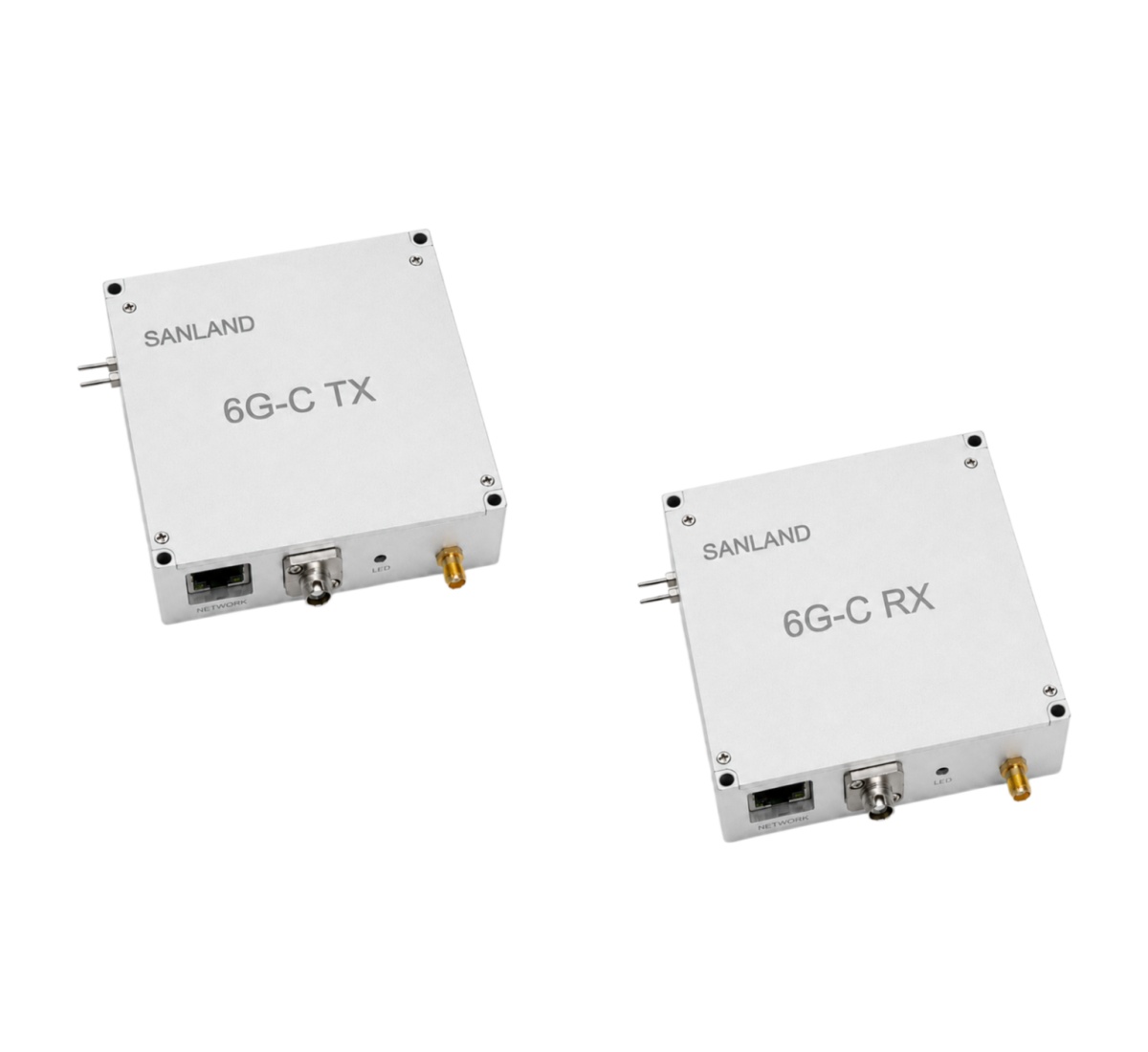

Un enlace RFoF-C completo requiere un transmisor 6G-C y un receptor 6G-C. El transmisor convierte la señal de RF en una señal óptica para su transmisión a través de fibra monomodo, y el receptor convierte la señal óptica de nuevo en RF en el extremo remoto.
RFoF-C está diseñado para aplicaciones que requieren control remoto y monitorización en tiempo real, en lugar de solo transmisión de señal de RF. Además de la transmisión analógica de RF sobre fibra de 5 MHz a 6 GHz, integra un microcontrolador interno, control de RF programable, conectividad Ethernet RJ45, monitorización del nivel de RF y monitorización de la temperatura.
Esto hace que RFoF-C sea especialmente adecuado para sistemas de radiofrecuencia desplegados de forma remota, donde es necesario ajustar o supervisar los parámetros de funcionamiento desde una ubicación centralizada.
Explore las soluciones RFoF de 6 GHz de SANLAND
Rendimiento de RF
| Parámetro | LNA APAGADO | LNA ENCENDIDO |
| Rango de frecuencia | 5 MHz–6 GHz | 5 MHz–6 GHz |
| Ganancia de enlace ajustable (valor nominal) | 6 dB | 36 dB |
| Atenuación de transmisión programable | 0–31 dB | 0–31 dB |
| Paso de atenuación | 1 dB | 1 dB |
| Ganancia de planitud | ±2,5 dB | ±2,5 dB |
| Planitud en cualquier rango de 36 MHz | ±0,5 dB | ±0,5 dB |
| Entrada P1dB | −5 dBm | −35 dBm |
| Figura de ruido | 29 dB | 8 dB |
| SFDR | 103 dB·Hz2/3 | 98 dB·Hz2/3 |
| Máxima entrada, sin daños. | +7 dBm | +7 dBm |
| ROE de entrada/salida | 2.0:1 | 2.0:1 |
| Impedancia de RF | 50 Ω | 50 Ω |
| Conector RF | SMA | SMA |
Óptica y control
| Parámetro | Especificación |
| Longitud de onda óptica | 1550 nm típico |
| Potencia de salida óptica | 2 ±0,5 mW |
| Tipo de fibra | Fibra monomodo |
| Conector óptico | FC/APC |
| Interfaz de control | Ethernet RJ45 |
| Funciones remotas | Ajuste de ganancia, nivel de RF y monitorización de la temperatura. |
| Indicador de estado | LED RGB |
Eléctrico, Mecánico y Ambiental
| Parámetro | Especificación |
| Entrada de alimentación del módulo | 12 V CC |
| Corriente TX, LNA APAGADO | 310 mA |
| TX Current, LNA ON | 385 mA |
| Corriente RX | 310 mA |
| Dimensiones | 92 × 90 × 25 mm |
| Temperatura de funcionamiento | De -20 °C a +75 °C |
| Temperatura de almacenamiento | De -40 °C a +85 °C |
| Humedad relativa de almacenamiento | del 5% al 95% |
RFoF-C permite el transporte de radiofrecuencia de banda ancha para emplazamientos distribuidos y de difícil acceso, con control y monitorización basados en Ethernet para simplificar el funcionamiento del sistema y el mantenimiento in situ.
