Características principales
| ● Cobertura de banda ancha de 5 MHz a 6 GHz |
| ● Transporte de RF modulado analógico y digitalmente |
| ● IIP3 típico de 33 dBm |
| ● Hasta 104 dB·Hz2/3 SFDR |
| ● Opciones de longitud de onda de 1310 nm o 1550 nm |
| ● Fibra monomodo SM28 |
| ● Preparado para WDM para enlaces bidireccionales de fibra única |
| ●Configuraciones flexibles de transmisión/recepción/pares |
| ●Múltiples opciones de conectores ópticos |
| ● Módulo compacto de 5 V con interfaz SMA de 50 Ω |

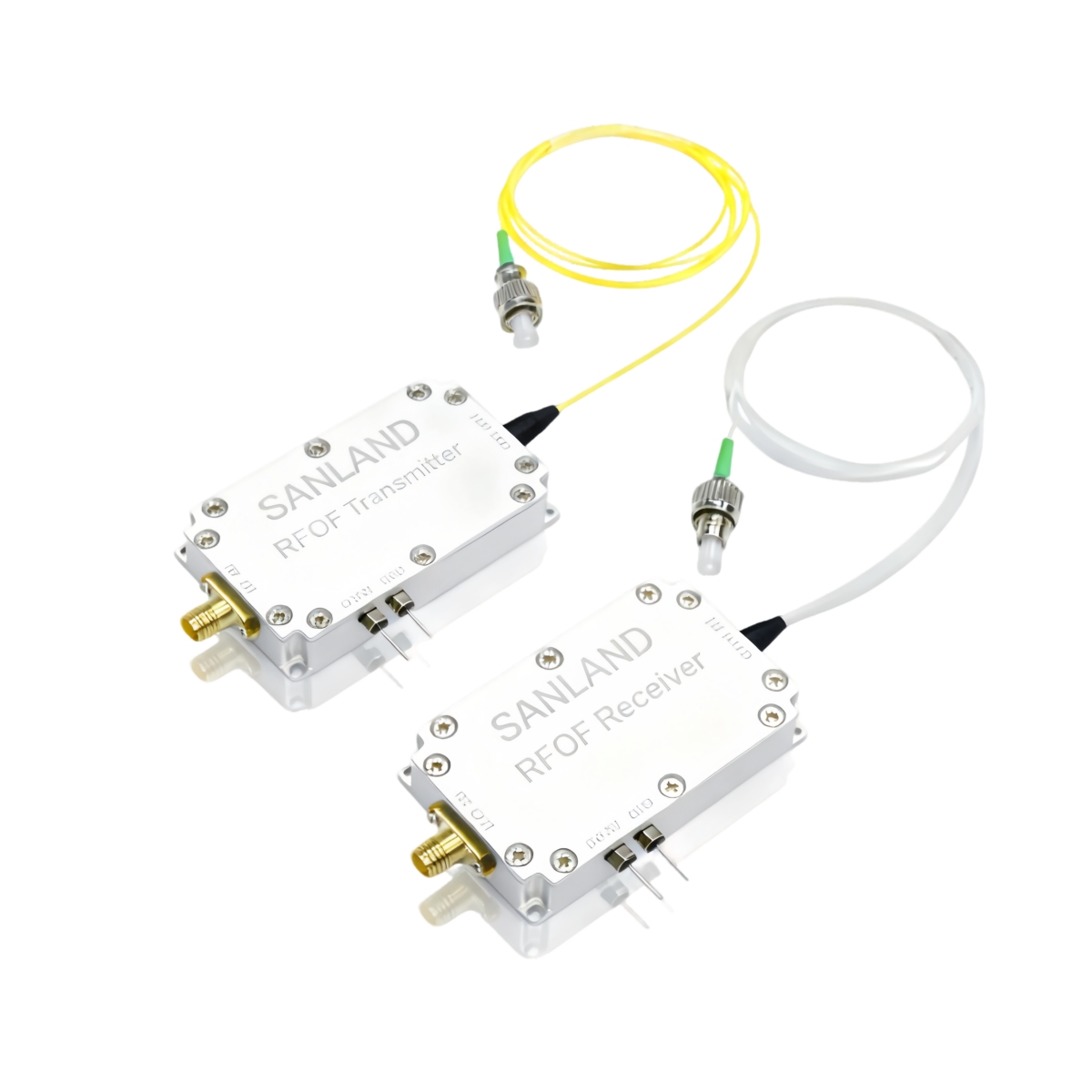

El par de módulos SANLAND de RF sobre fibra de 5 MHz a 6 GHz proporciona una transmisión transparente de señales de RF de banda ancha a través de fibra monomodo SM28. El transmisor convierte la señal de RF entrante en una señal óptica mediante un láser DFB de alta linealidad, mientras que el receptor convierte la señal óptica de nuevo en RF a través de un fotodiodo de alta linealidad y un amplificador de bajo ruido. El formato de modulación de RF original se conserva a lo largo de todo el enlace.
Con dimensiones compactas, funcionamiento a 5 V, interfaces SMA de 50 Ω y opciones de longitud de onda de 1310 nm o 1550 nm, los módulos están diseñados para integrarse en sistemas de comunicación, radiodifusión, distribución de antenas y pruebas. También se ofrecen configuraciones WDM para la transmisión bidireccional de RF a través de una sola fibra.

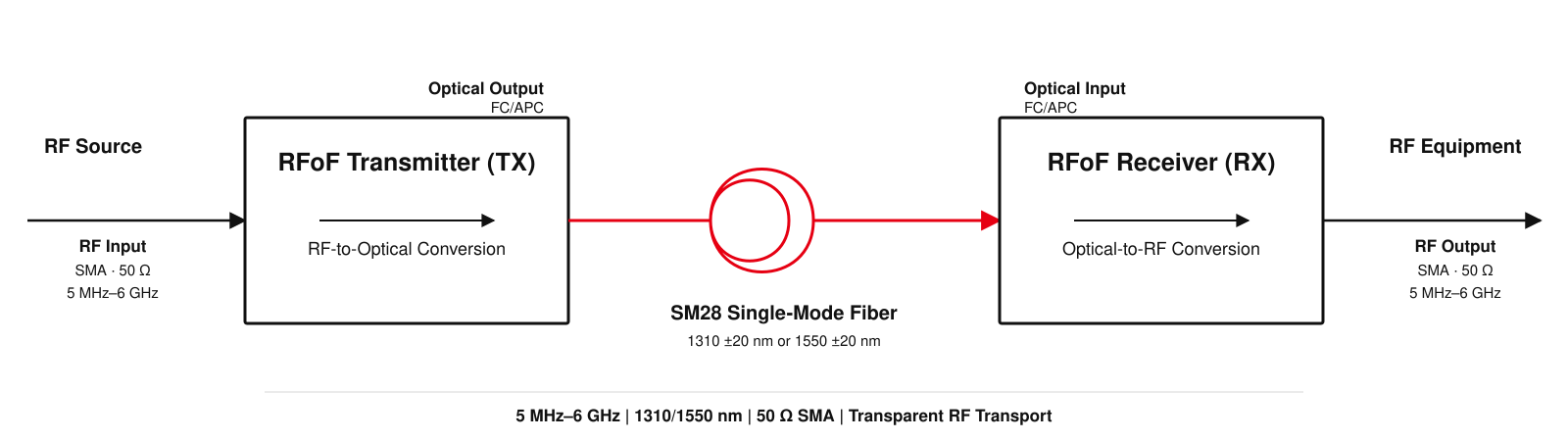

Arquitectura de enlace de RF sobre fibra de 5 MHz a 6 GHz

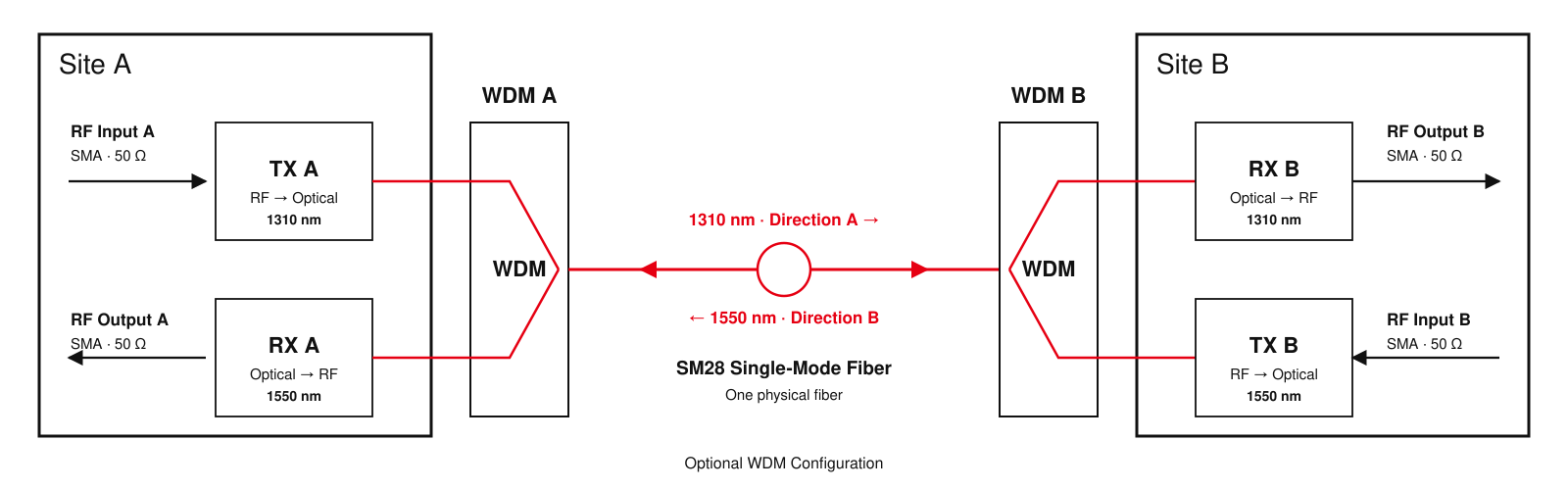

Configuración bidireccional WDM opcional
Preguntas frecuentes
El módulo transporta de forma transparente las formas de onda de RF y es adecuado tanto para señales analógicas como para portadoras de RF moduladas digitalmente dentro del rango de frecuencia y potencia de entrada especificado.
No. Un enlace unidireccional completo requiere un transmisor y un receptor que operen en la misma longitud de onda óptica.
Sí. Se pueden combinar dos pares transmisor/receptor compatibles con componentes WDM de 1310/1550 nm para la transmisión bidireccional a través de una sola fibra.
La configuración estándar utiliza fibra monomodo SM28 con conexiones ópticas FC/APC.
La distancia admitida depende de la potencia óptica del transmisor, la pérdida de la fibra, la pérdida del conector, la pérdida de inserción WDM o WDM y el rendimiento de RF requerido. Los clientes deben proporcionar la distancia de la fibra y la configuración del enlace para la evaluación del presupuesto de enlace.
Rendimiento de RF
| Parámetro | Valor |
| Rango de frecuencia de radiofrecuencia | 5 MHz–6 GHz |
| Potencia de entrada de RF | -35 a -15 dBm |
| Potencia de salida de RF | -15 a +5 dBm |
| Entrada P1dB | -10 dBm típico |
| IIP3 | 33 dBm típico |
| SFDR | 90–104 dB·Hz2/3 |
| Figura de ruido | 16–30 dB |
| Ganancia de planitud | ±3 dB máx. |
| ROE de entrada/salida | 1,9:1 típico, 2:1 máximo. |
| Impedancia de RF | 50 Ω |
| Conector RF | SMA |
Rendimiento óptico
| Parámetro | Valor |
| Longitud de onda óptica | 1310 ±20 nm o 1550 ±20 nm |
| Potencia de salida óptica TX | 3 mW típico |
| Potencia de entrada óptica | -15 a +2 dBm |
| Sensibilidad del receptor | -20 dBm |
| Tipo de fibra | Fibra monomodo SM28 |
| Conector óptico | FC/APC |
| Configuración WDM | Opcional |
Eléctrico, Mecánico y Ambiental
| Parámetro | Valor |
| Tensión de alimentación | 4,8–5,2 V CC, 5 V típico |
| Corriente de suministro | 160 mA típico |
| Variación de ganancia en función de la temperatura* | ±2 dB |
| Temperatura de funcionamiento | -20°C a +50°C |
| Temperatura de almacenamiento | -45°C a +85°C |
| Dimensiones del módulo | Aprox. 64 × 39 × 12 mm |
*Medido en el rango de temperatura de funcionamiento de −10 °C a +70 °C.

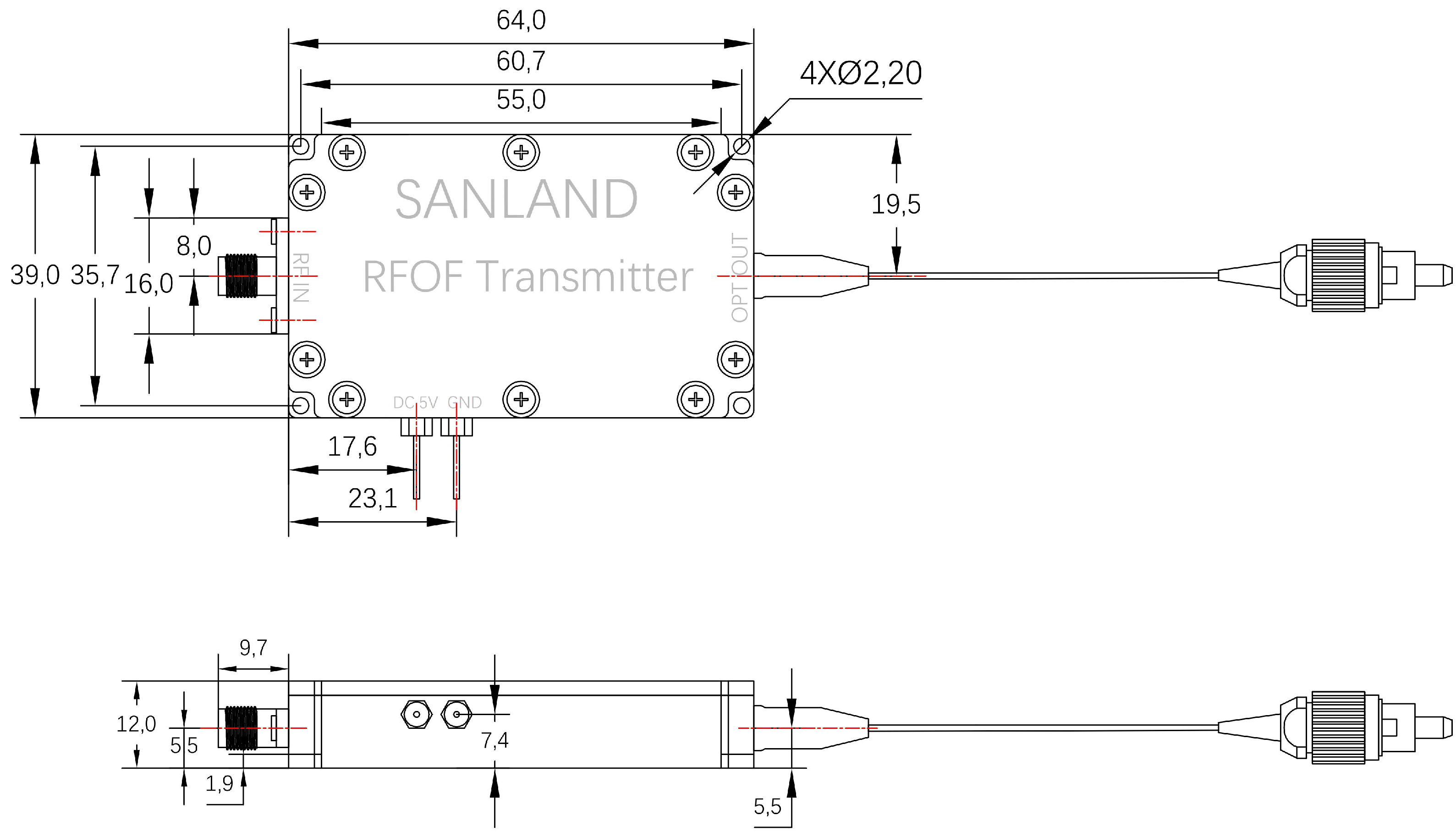

Módulo TX

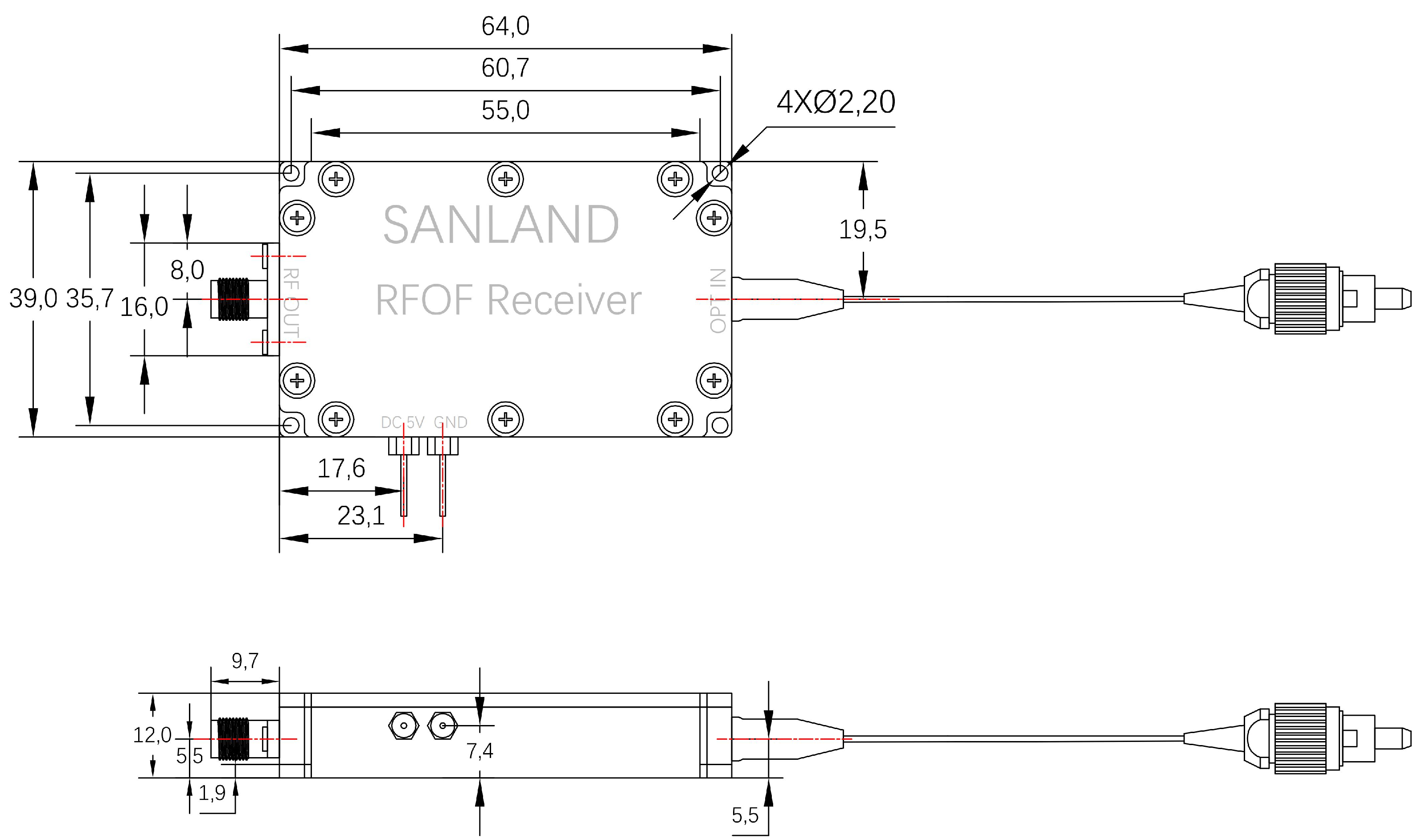

Módulo RX

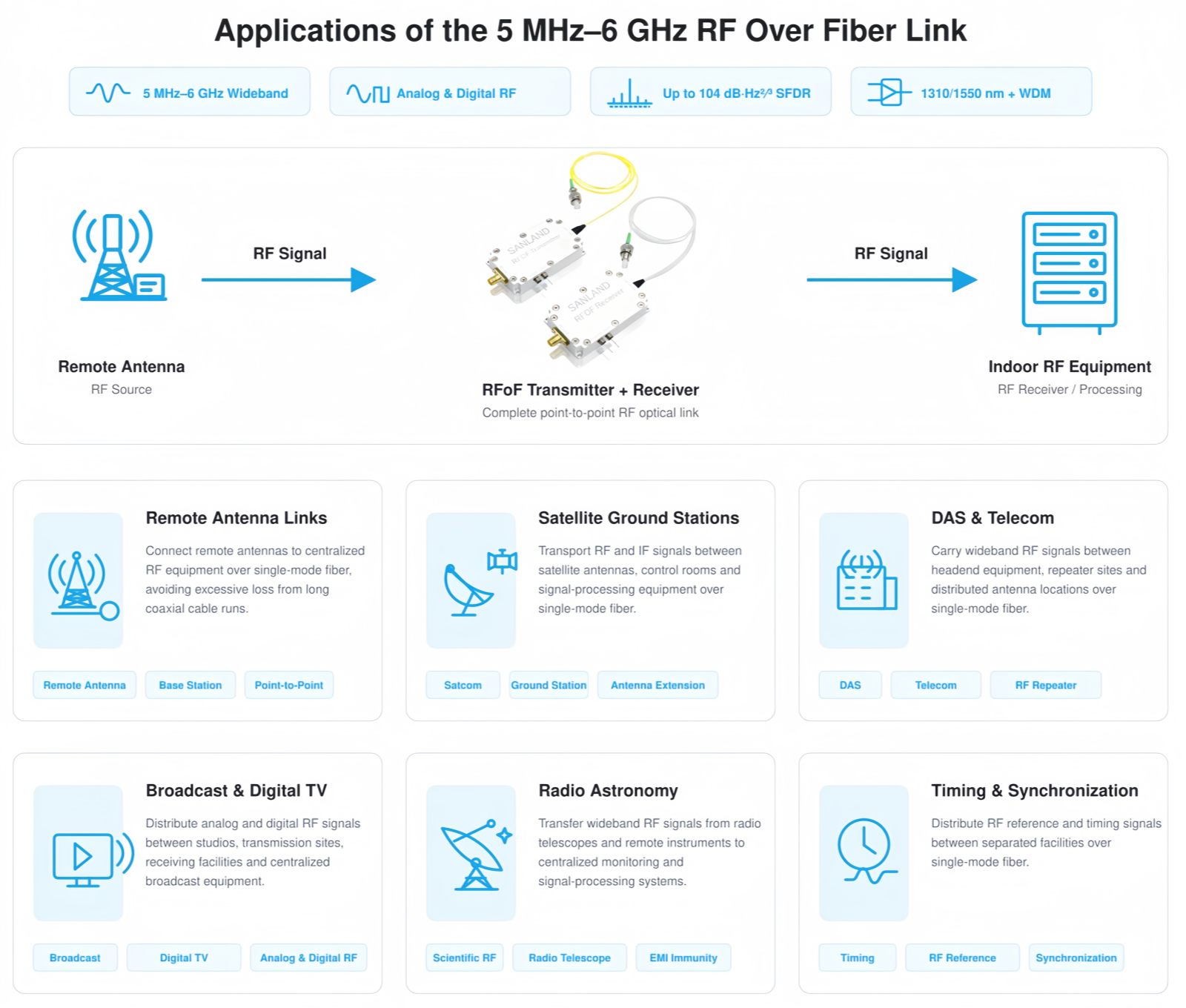

El enlace RFoF de 5 MHz a 6 GHz proporciona una transmisión transparente de señales de radiofrecuencia analógicas y digitales a través de fibra monomodo SM28. Es ideal para sistemas de radiofrecuencia remotos y distribuidos que requieren un amplio ancho de banda, baja pérdida de transmisión e inmunidad a las interferencias electromagnéticas.
