Circuito integrado amplificador de RF GaAs pHEMT de alta ganancia y bajo ruido SG208 de 1,2 GHz

Características principales

● Funcionamiento de 47 MHz a 1218 MHz

●Funcionamiento a 5V y 8V

● Ganancia: 25 dB típico

● Factor de ruido: 1,0 dB a 1200 MHz

● OIP3: 39 dBm típico a 8 V

●OP1dB: 24 dBm típico a 8 V

● Bloque de ganancia de terminación simple

● Paquete QFN de 3 × 3

● Cumple con la normativa RoHS

CATEGORÍAS DE PRODUCTO

El SG208 de Sanland es un circuito integrado amplificador de RF MMIC de GaAs pHEMT de terminación simple, de alta ganancia y bajo ruido, diseñado para aplicaciones de RF de banda ancha de 47 MHz a 1218 MHz. Con una ganancia típica de 25 dB, una figura de ruido de 1,0 dB a 1200 MHz y un OIP3 de hasta 39 dBm a 8 V, el SG208 es adecuado para DOCSIS 3.1, FTTH GPON/GEPON, nodos ópticos, equipos CMTS de cabecera, televisión por satélite, módems de cable, decodificadores y aplicaciones de bloque de ganancia de terminación simple. El dispositivo funciona con una única fuente de alimentación de 5 V u 8 V y se presenta en un encapsulado QFN compacto de 3 × 3.

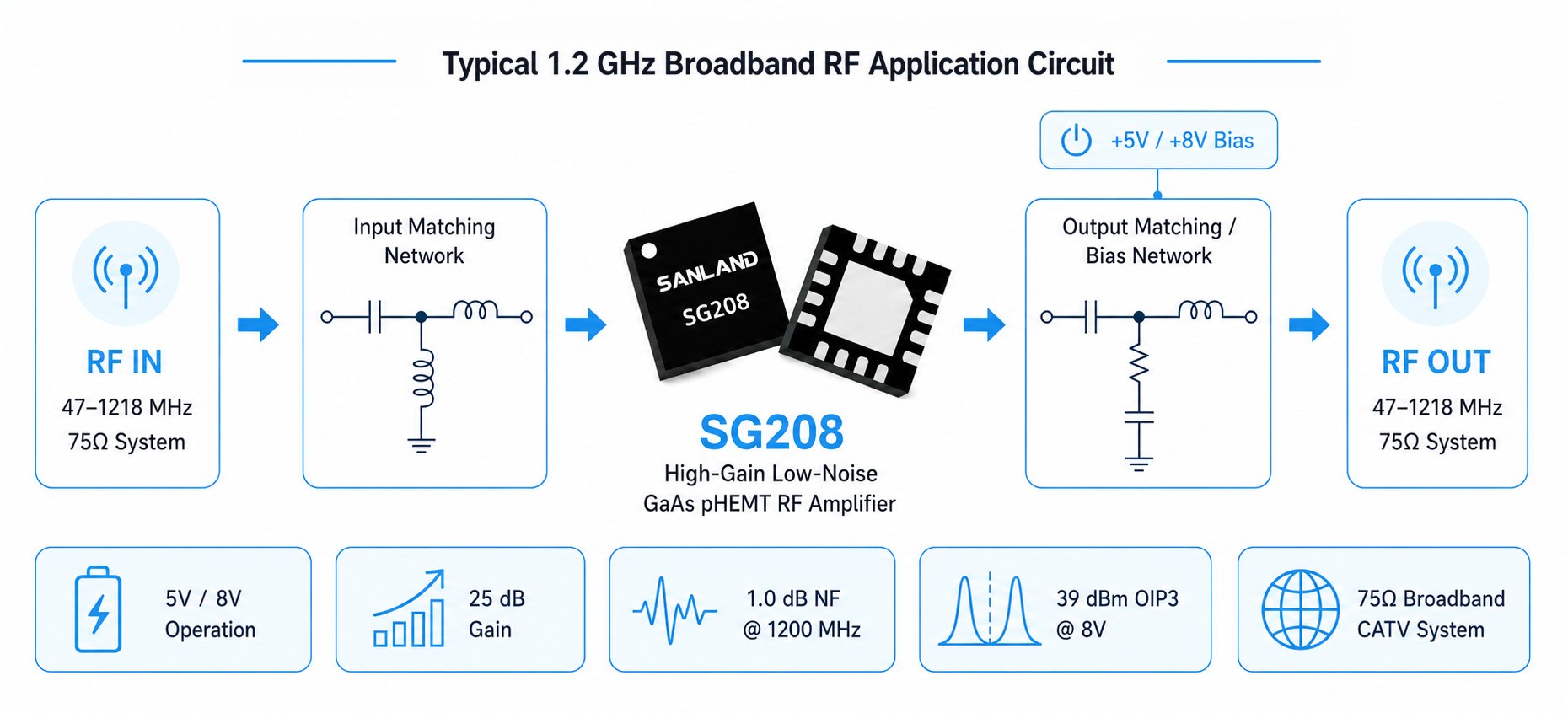

SG208 high-gain low-noise RF amplifier typical application circuit for 47 MHz to 1218 MHz broadband CATV systems

Parámetro	+5V típico	+8V típico
Frecuencia	47–1218 MHz	47–1218 MHz
Corriente de suministro	72 mA	112 mA
Ganar	24,8 dB	25 dB
Ganancia de pendiente	0,6 dB	0,5 dB
Aislamiento inverso	27 dB	27 dB
Pérdida de retorno de entrada	19 dB	22 dB
Pérdida de retorno de salida	20 dB	20 dB
Figura de ruido	0,7 / 1,0 dB	0,8 / 1,1 dB
OIP3	37 dBm	39 dBm
OP1dB	20,5 dBm	24 dBm
Resistencia térmica	57 ℃/W	57 ℃/W

El SG208 proporciona amplificación de RF de alta ganancia y bajo ruido desde 47 MHz hasta 1218 MHz para DOCSIS 3.1, FTTH, nodos ópticos, equipos CMTS, módems de cable y decodificadores.

DOCSIS 3.1
Equipo CMTS de cabecera
Nodos ópticos y amplificador
Amplificador de bajo ruido para satélite
FTTH GPON y GEPON
Módem de cable y decodificador
Bloque de ganancia de un solo extremo

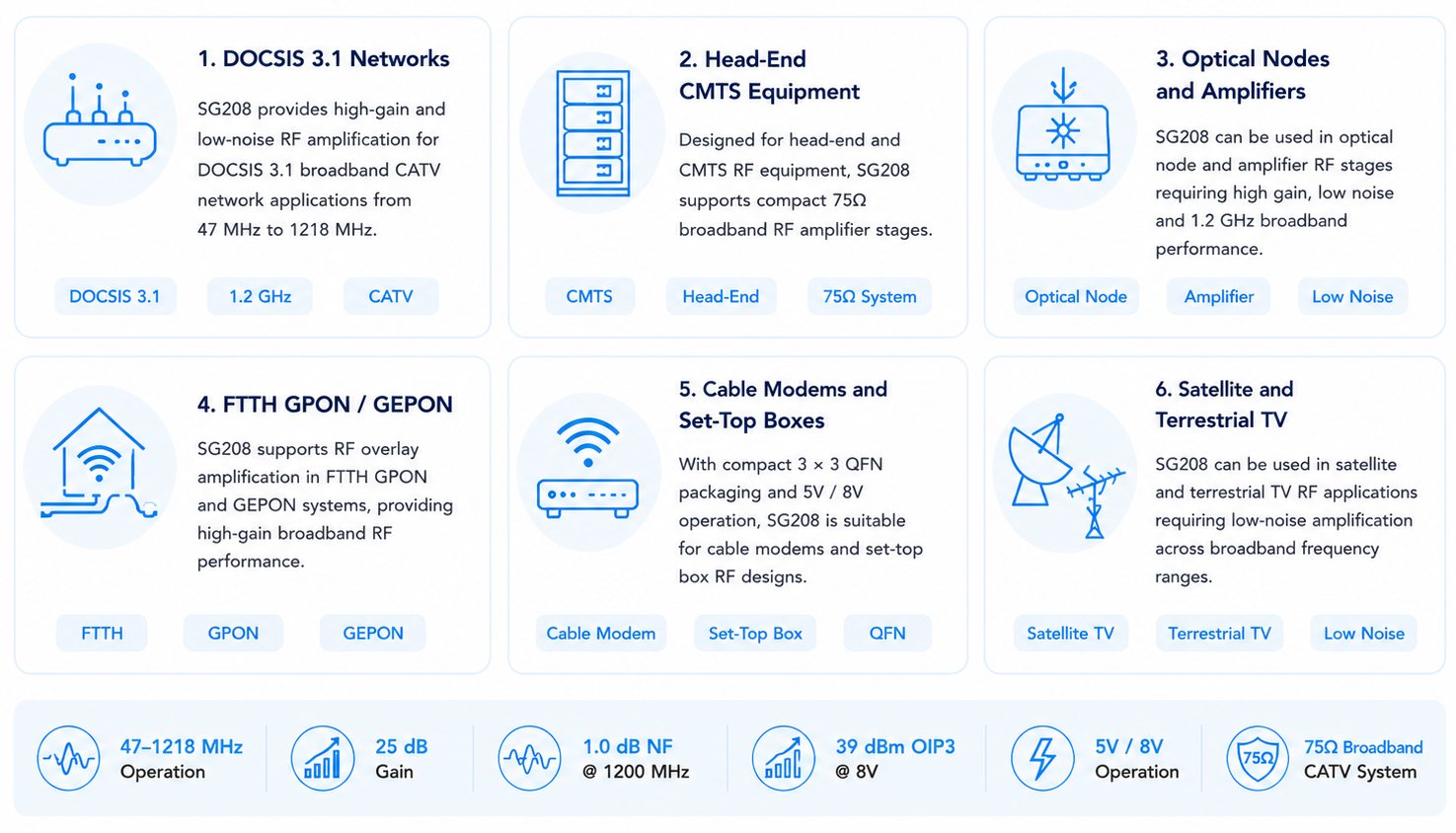

SG208 RF amplifier applications for DOCSIS 3.1, FTTH, optical nodes, CMTS equipment, cable modems and set-top boxes
