El SG117 es un amplificador de banda ancha GaAs pHEMT diseñado para la amplificación de RF de banda ancha de uso general, desde CC hasta 3,5 GHz. Combinando alta ganancia, bajo ruido, alta linealidad y estabilidad incondicional en un encapsulado compacto de 6 pines, el SG117 es ideal para front-ends de RF, amplificadores buffer y etapas de ganancia en sistemas de comunicación inalámbricos, de banda ancha y por satélite. Su única fuente de alimentación de 5 V y su formato compacto SOT-363 facilitan la integración en diseños de RF con espacio limitado.

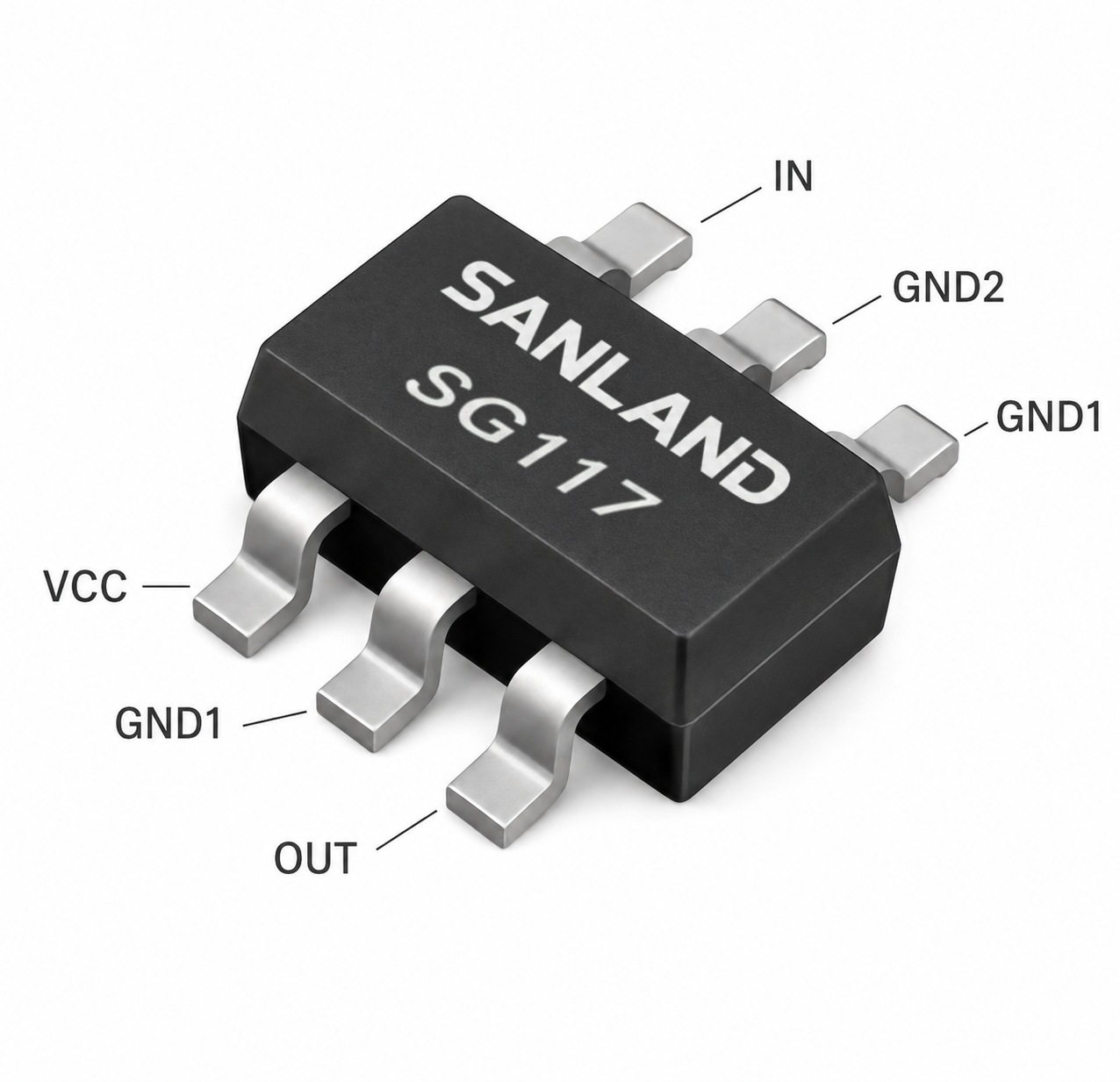

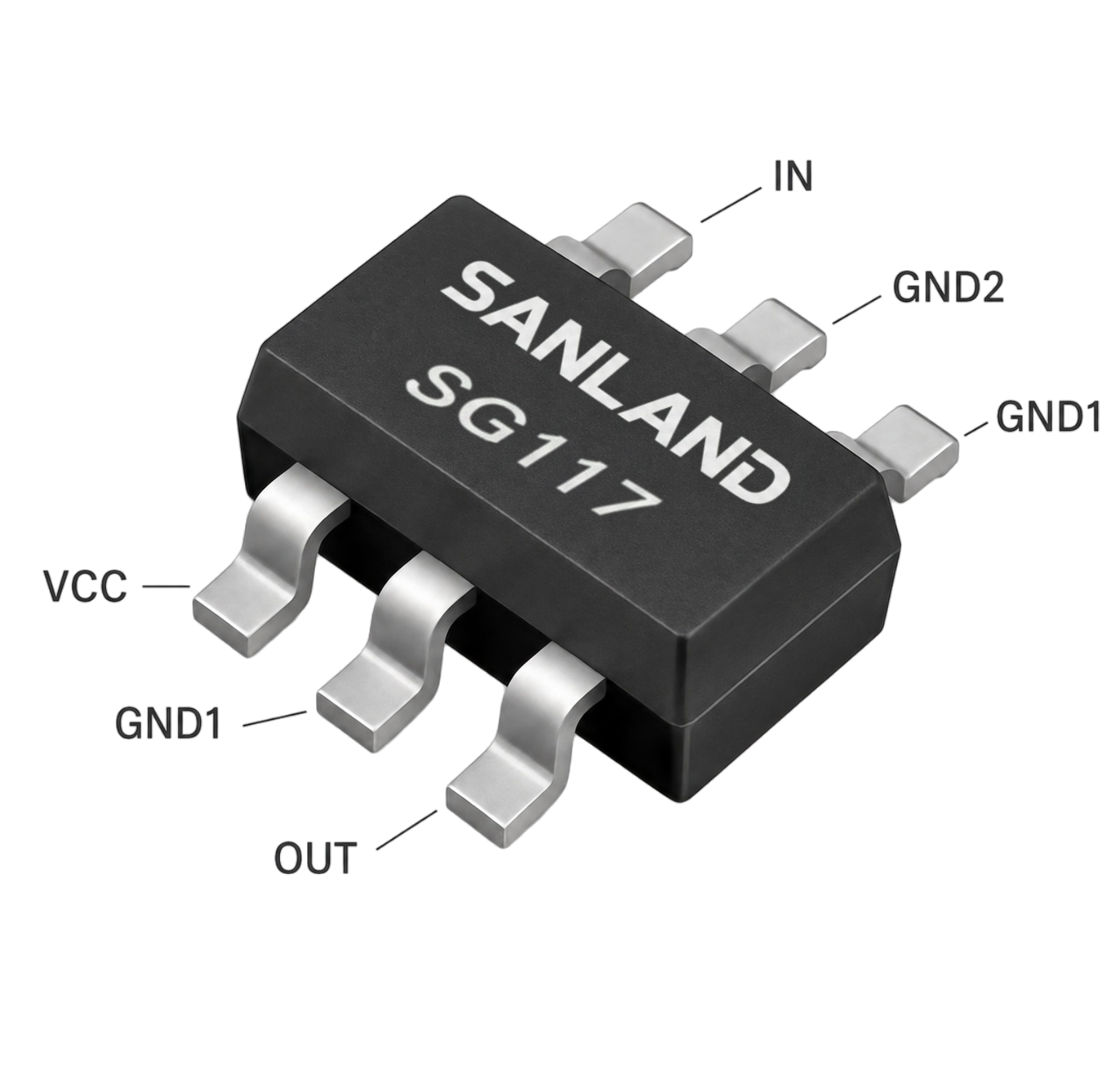

Asignación de pines y paquete
Alfiler
Función
Descripción
1
VCC
Voltaje de polarización para la puerta de entrada
2, 4, 5
GND
GND
3
Salida RF / VCC
Salida de RF; aplicar VCC a través del inductor de RF; se requiere un condensador de bloqueo de CC.
6
RF ENTRADA
Entrada de RF; se requiere condensador de bloqueo de CC.
Tamaño del cuerpo: 2,2 × 1,35 × 1,1 mm Máx.
El encapsulado compacto SOT-363 de 6 pines hace que el SG117 sea adecuado para diseños de amplificadores MMIC de banda ancha donde el espacio en la placa de circuito impreso es limitado.
Evaluación de diseño de RF heredada
¿Está evaluando una alternativa a BGA2866 o BGA2867?
El SG117 es un amplificador de RF de banda ancha de 5 V, encapsulado SOT-363, que cubre desde CC hasta 3,5 GHz. Puede considerarse para la evaluación de ingeniería en determinados diseños heredados con BGA2866 y BGA2867. Se deben revisar la ganancia requerida, la figura de ruido, el rendimiento de salida y el circuito de polarización existente para la aplicación prevista.
CC–3,5 GHzFuente de alimentación de 5 VPaquete SOT-363
Pieza de referencia de NXP
Diseños BGA2866
NXP especifica Ganancia típica de 23,9 dB a 950 MHz. SG117 está listado en 24,5 dB a 1 GHzUtilice estos valores como puntos de partida y compare la respuesta de ganancia en su banda de frecuencia real.
Verificación actual: 17,4 mA para BGA2866 frente a 25 mA típicos para SG117, ambos a 5 V.
Pieza de referencia de NXP
Diseños BGA2867
NXP especifica Ganancia típica de 27,1 dB a 950 MHz. SG117 está listado en 24,5 dB a 1 GHzCompruebe si el margen de ganancia del sistema disponible cumple con sus requisitos.
Verificación actual: 21,7 mA para BGA2867 frente a los 25 mA típicos para SG117, ambos a 5 V.
Los valores típicos publicados anteriormente utilizan diferentes frecuencias de prueba y condiciones de evaluación. Compare los dispositivos a las mismas frecuencias en el circuito previsto.
Verificación crítica: circuito de polarización de salida

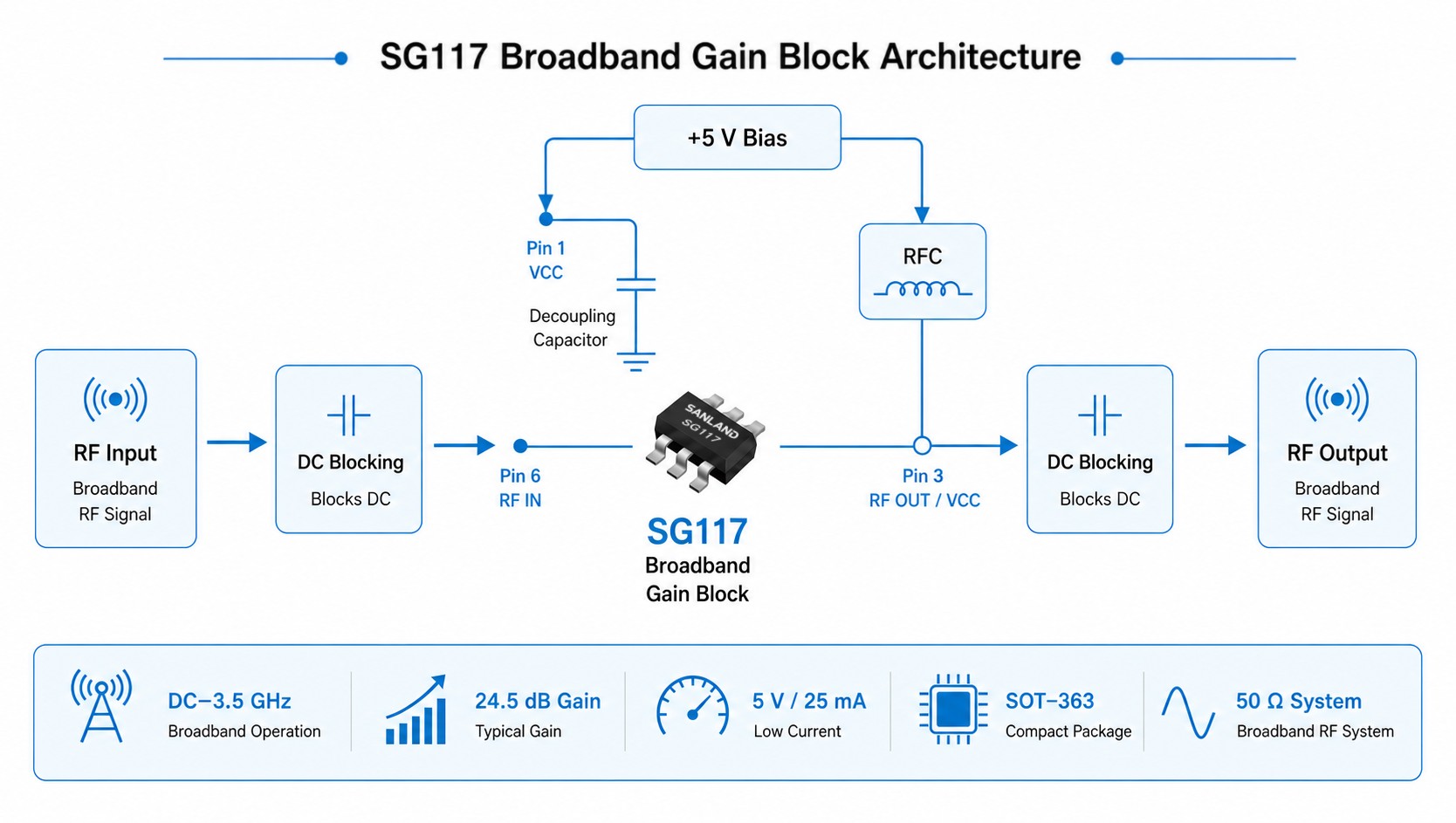

SG117 utiliza el pin 3 para Salida RF / VCC y requiere un inductor de RF para la polarización de salida. BGA2866 y BGA2867 enumeran el pin 3 como RF_OUT y no requieren un inductor de salida. Revise las conexiones de la placa de circuito impreso, los componentes de polarización y los condensadores de bloqueo de CC antes de evaluar una sustitución.
Qué verificar en tu diseño
Rendimiento de RFGanancia, NF, P1dB y OIP3 en toda la banda de operación.
Circuito y suministroSesgo de salida, bloqueo de CC, presupuesto de corriente y margen térmico.
Necesidades de abastecimientoCronograma de cualificación y demanda anual estimada.
Solicitar una revisión de referencias cruzadas
Envíe el número de pieza original, el rango de frecuencia, la ganancia/factor de ruido objetivo, los requisitos de linealidad, el esquema o la lista de materiales (si está disponible) y la cantidad anual al equipo de ingeniería de SANLAND.
¿Cuál es el rango de frecuencia de funcionamiento del SG117?
El SG117 está diseñado para la amplificación de RF de banda ancha desde CC hasta 3,5 GHz.
¿Qué tensión de alimentación requiere el SG117?
El SG117 es un amplificador de bloque de ganancia de RF de 5 V con una corriente de reposo típica de 25 mA, lo que lo hace adecuado para diseños de RF compactos y de baja corriente.
¿Qué paquete utiliza SG117?
El SG117 se suministra en un encapsulado compacto SOT-363 de 6 pines, adecuado para diseños de RF con espacio limitado.
¿Para qué aplicaciones está diseñado el SG117?
El SG117 se puede utilizar en etapas de ganancia de RF de banda ancha para comunicaciones inalámbricas, sistemas ISM y WLAN, DBS/TVRO, frontales de RF, amplificadores buffer y aplicaciones de sintonización.
¿Se puede evaluar el SG117 para diseños MMIC de banda ancha heredados?
Sí. El SG117 puede considerarse para la evaluación de ingeniería al migrar desde determinados bloques de ganancia MMIC de banda ancha SOT-363 heredados, incluidos NXP BGA2866, BGA2867 y BGA2869. La configuración del circuito, la red de polarización, los requisitos de ganancia y el rendimiento de RF deben verificarse de forma independiente para cada aplicación.
01
SG117 / ESPECIFICACIONES DE RF
Rendimiento de RF
Parámetro
Valor típico
Condición de prueba
Rango de frecuencia
CC–3,5 GHz
—
Ganar
24,5 dB
a 1 GHz
Figura de ruido
2,7 dB
a 1 GHz
OIP3
+21 dBm
a 1 GHz
Salida P1dB
+10 dBm
a 1 GHz
S11
–14 dB
a 2,5 GHz
S22
–12 dB
a 2,5 GHz
S12
–32 dB
a 2,5 GHz
Tensión de alimentación
5 V
—
Corriente de suministro
25 mA típico.
—
Impedancia del sistema
50 Ω
Condición de prueba
Paquete
SOT-363
6 pines
BASE DE PRUEBA
El rendimiento típico de RF se caracteriza en un sistema de 50 Ω con una fuente de alimentación de 5 V, lo que proporciona datos de referencia para la selección de bloques de ganancia de banda ancha y el diseño de RF.
02
SG117 / CURVAS MEDIDAS
Rendimiento típico de RF en función de la frecuencia.

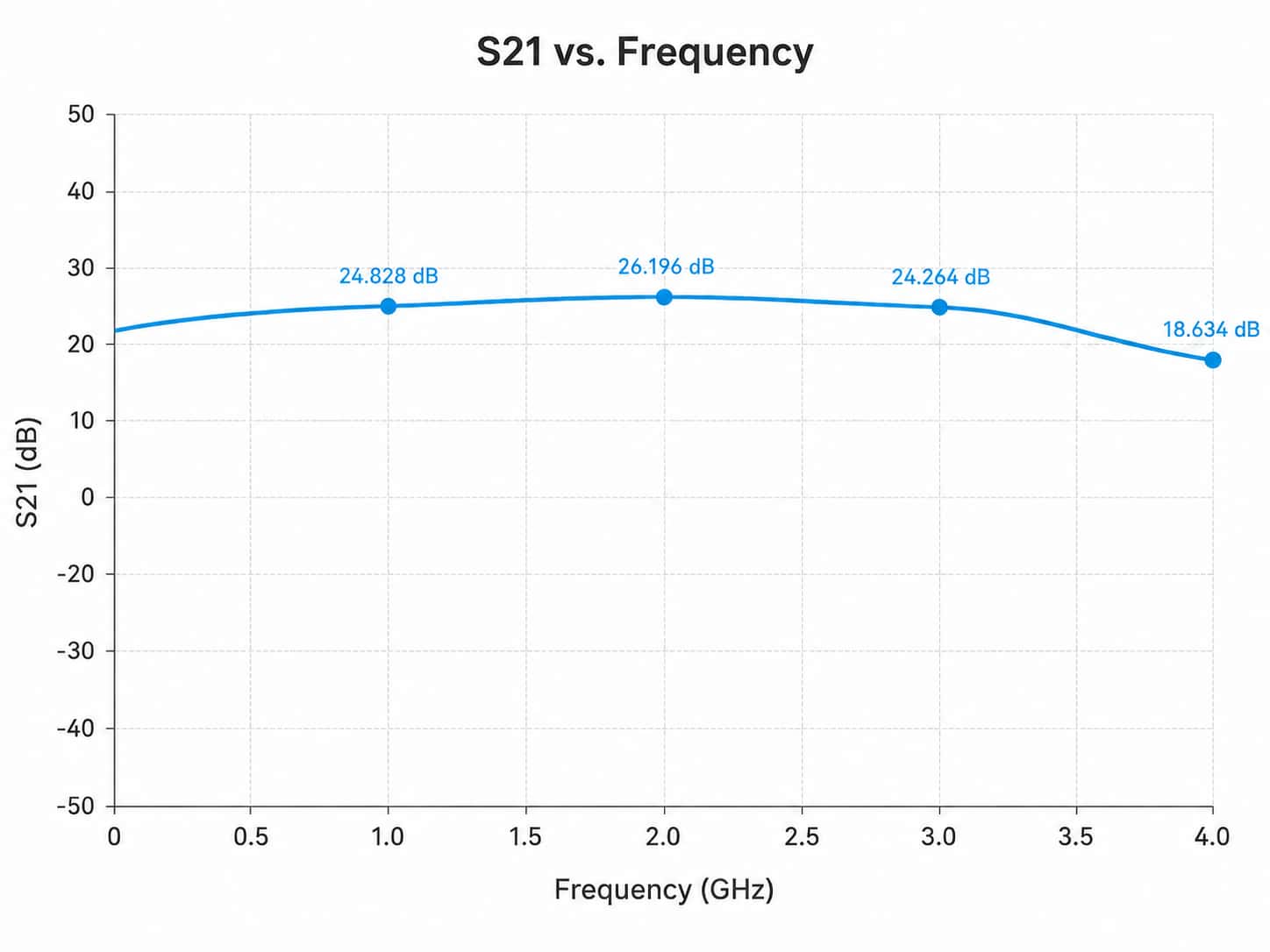

01S21Transmisión hacia adelante

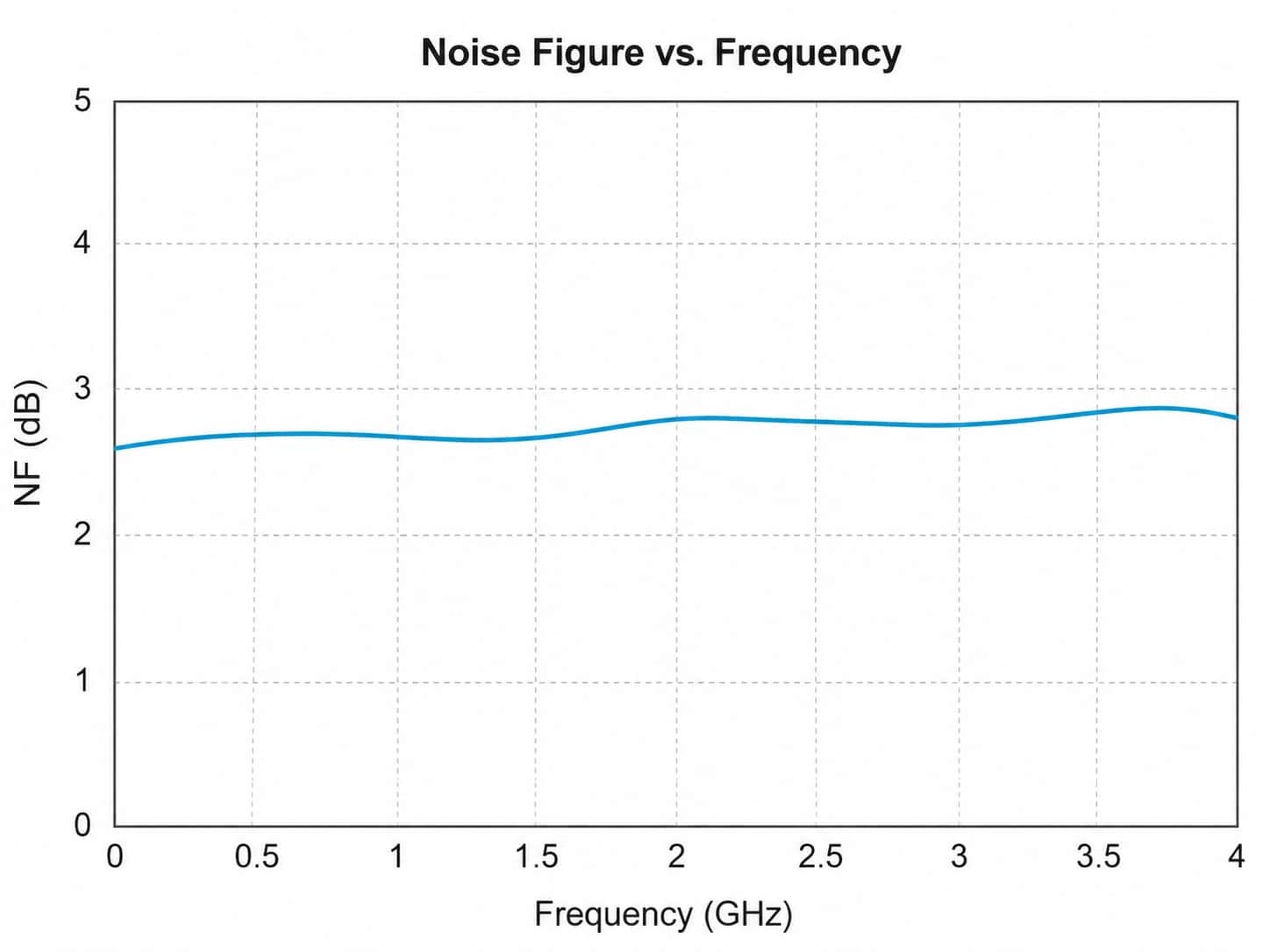

02Figura de ruidoRespuesta al ruido

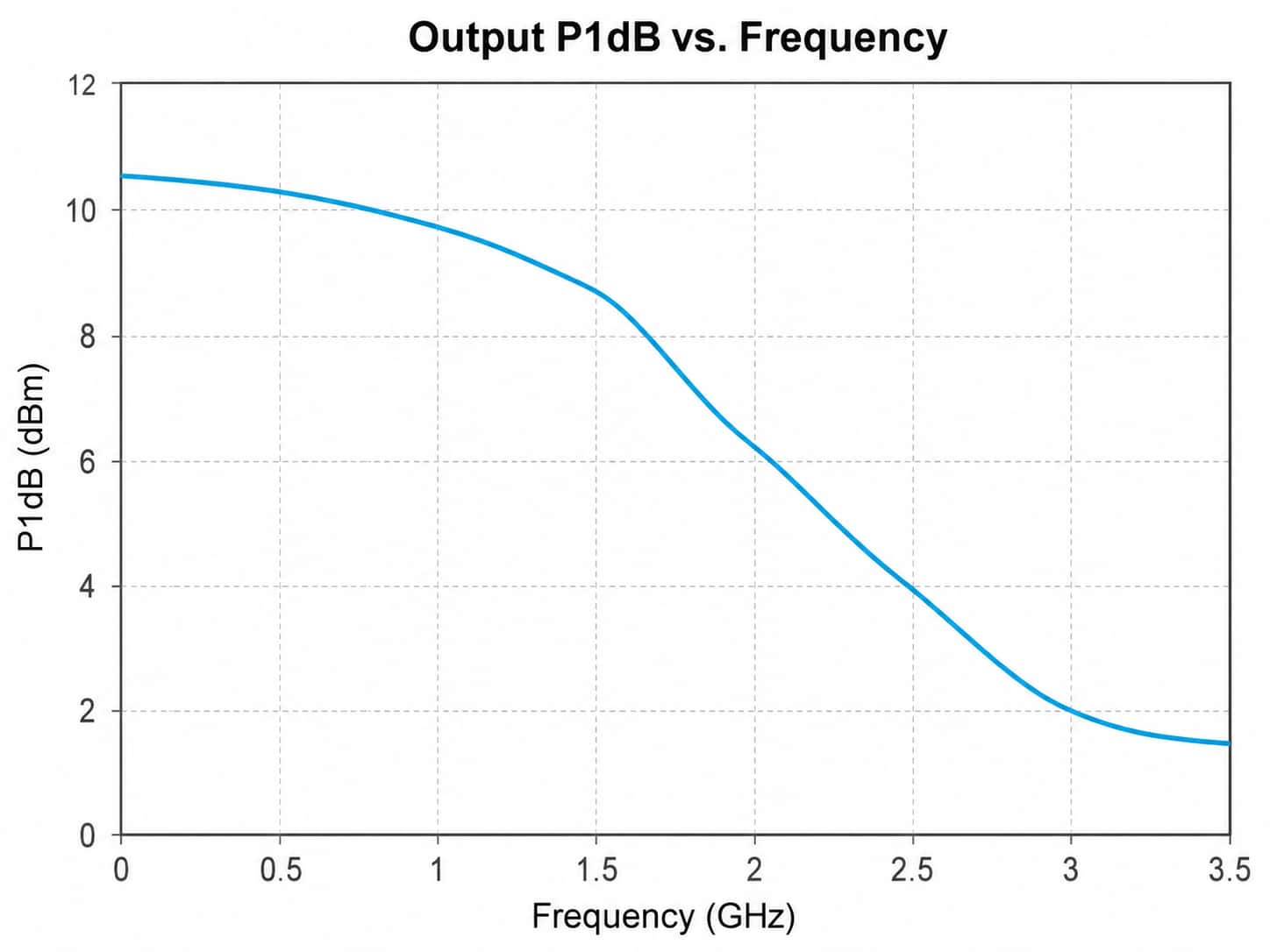

03Salida P1dBCompresión de salida

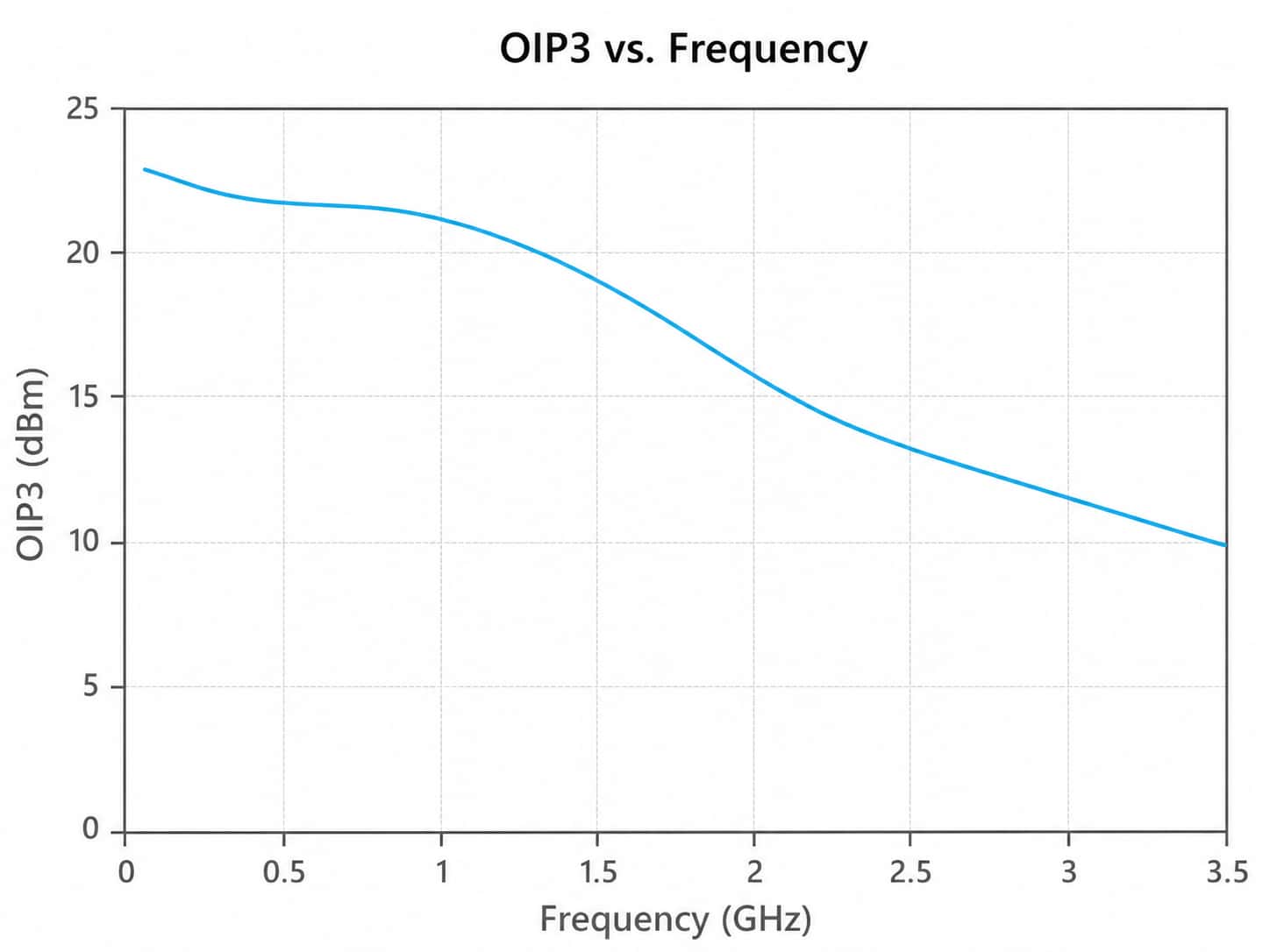

04OIP3Respuesta lineal

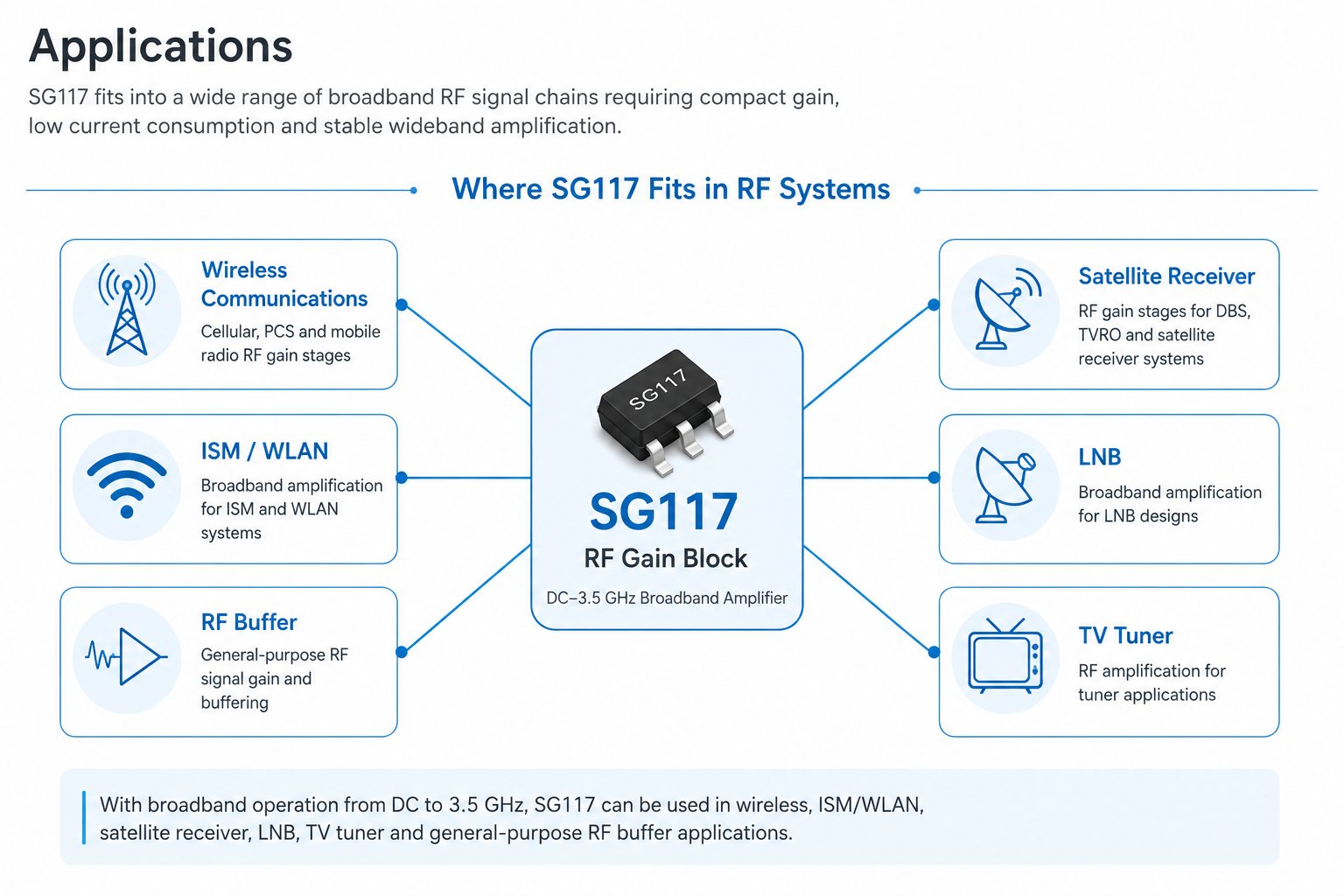

El SG117 puede utilizarse como amplificador buffer de RF de banda ancha y bloque de ganancia MMIC para aplicaciones de interfaz de RF, incluyendo comunicaciones inalámbricas, sistemas ISM/WLAN, receptores satelitales, LNB y sintonizadores de TV. Su respuesta de banda ancha de CC a 3,5 GHz admite ganancia y almacenamiento buffer de RF de propósito general en una amplia gama de cadenas de señal.
