Los sistemas de radiofrecuencia modernos rara vez se limitan a un único rack de equipos. En muchas aplicaciones de comunicación, radiodifusión, satélite y detección, las antenas o las fuentes de señal de radiofrecuencia deben instalarse lejos de los equipos de procesamiento interiores, las salas de monitorización o las instalaciones de control centralizado.
Esta separación física plantea un importante desafío de ingeniería: ¿cómo se pueden transportar las señales de radiofrecuencia a distancias mayores manteniendo una calidad de señal útil, flexibilidad de implementación y costos de infraestructura manejables?
El cable coaxial tradicional sigue siendo adecuado para muchas conexiones de RF cortas. Sin embargo, a medida que aumenta la longitud del cable y las frecuencias de operación se extienden al rango de GHz, la atenuación, el peso del cable, la interferencia electromagnética y la complejidad del enrutamiento pueden convertirse en problemas importantes. La transmisión de RF sobre fibra (RFoF) ofrece una alternativa al convertir las señales de RF en señales ópticas para su transmisión a través de fibra, y luego convertirlas nuevamente a RF en el extremo receptor.
Para aplicaciones que operan en un amplio rango de frecuencias, los sistemas RFoF que admiten señales de hasta 6 GHz pueden proporcionar una plataforma de transporte práctica para antenas remotas, infraestructura inalámbrica distribuida, estaciones terrestres de satélite, redes de radiodifusión y entornos de distribución de señales de precisión.
La transmisión de señales de radiofrecuencia no se limita a conectar un dispositivo con otro. El medio de transmisión puede afectar la configuración del sistema, los requisitos de mantenimiento y el rendimiento general de la señal.
Con tendidos largos de cable coaxial, pueden surgir varios problemas:
Estos desafíos son especialmente relevantes cuando las antenas deben ubicarse en zonas de recepción de señal óptimas, mientras que los equipos de procesamiento deben permanecer en una ubicación segura, accesible o centralizada. Al trasladar el tramo de larga distancia de la ruta de la señal del cable coaxial a la fibra óptica, los diseñadores de sistemas pueden crear arquitecturas de radiofrecuencia remotas más flexibles.
Un enlace RFoF generalmente consta de un transmisor, una fibra óptica y un receptor. En el extremo remoto o de origen, el transmisor RFoF recibe una señal de radiofrecuencia (RF) y la convierte en una señal óptica. Esta señal óptica se transmite a través de una fibra monomodo. En el extremo receptor, el receptor RFoF convierte la señal óptica nuevamente en una señal eléctrica de RF para su posterior amplificación, monitorización, conversión descendente o procesamiento de señal.
Esta arquitectura ofrece varias ventajas prácticas para el transporte de señales de radiofrecuencia a larga distancia:
Un rango de frecuencia desde De 5 MHz a 6 GHz Resulta especialmente útil porque cubre numerosos requisitos de transporte de RF en aplicaciones de comunicaciones, radiodifusión, satélite y científicas. En lugar de diseñar un método de transporte independiente para cada segmento de frecuencia estrecho, los ingenieros pueden optar por una plataforma RFoF de banda ancha adecuada para múltiples escenarios de implementación.

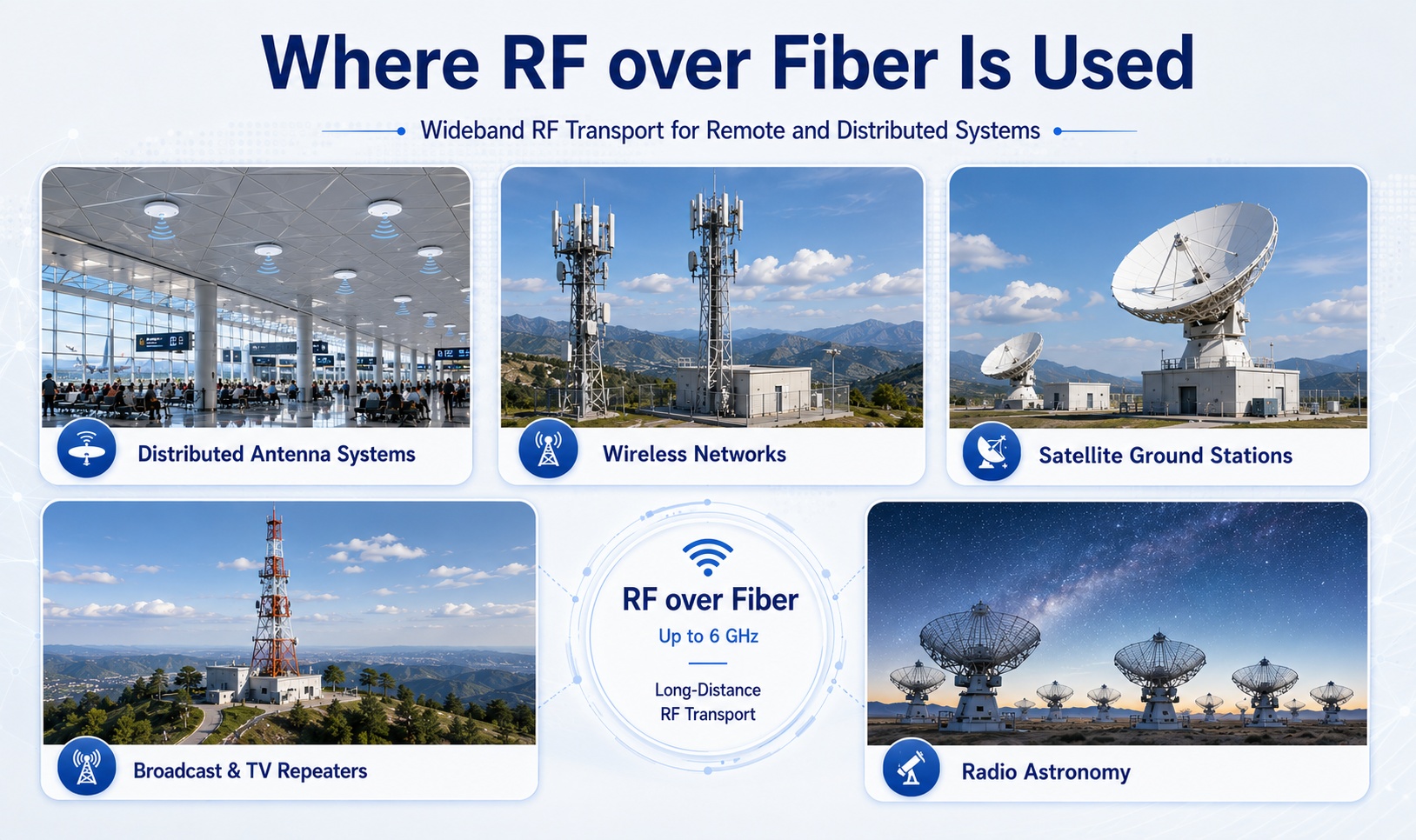

Los sistemas de antenas remotas a menudo requieren que las antenas se instalen en azoteas, torres, túneles, campus universitarios o grandes espacios públicos, mientras que el equipo de radiofrecuencia correspondiente permanece en una sala de equipos interior.
En estas situaciones, los largos recorridos de cable coaxial pueden complicar la instalación y provocar una mayor pérdida de señal. La tecnología RFoF permite transmitir la señal de radiofrecuencia captada o distribuida en la ubicación de la antena a través de fibra óptica a otra parte de la instalación.
Esto es especialmente relevante para los sistemas de antenas distribuidas (DAS), donde la cobertura de radiofrecuencia debe extenderse a través de grandes edificios, estadios, instalaciones de transporte o entornos industriales. Una arquitectura de transporte de radiofrecuencia basada en fibra óptica puede ayudar a conectar los puntos de radiofrecuencia distribuidos con equipos centralizados, reduciendo así la dependencia de voluminosos cables coaxiales de larga distancia.
Para los integradores que desarrollan sistemas de distribución de RF remotos, un enlace RFoF que admite frecuencias de hasta 6 GHz proporciona flexibilidad para el transporte de señales de banda ancha dentro de las modernas redes de cobertura en interiores y exteriores.
La infraestructura inalámbrica depende cada vez más de arquitecturas distribuidas. Las antenas, los puntos de captación de radiofrecuencia y los equipos de procesamiento de señales pueden estar separados por distancias considerables, especialmente en sistemas de extensión de cobertura, instalaciones de prueba, redes inalámbricas privadas y entornos de monitorización de redes.
Un enlace RFoF que alcanza los 6 GHz puede ser relevante para muchos requisitos de transporte de señales inalámbricas por debajo de los 6 GHz. Permite transmitir señales de RF entre posiciones de antena remotas y equipos ubicados centralmente sin necesidad de instalar la cadena completa de procesamiento de RF en cada punto de antena.
Para LTE, la infraestructura relacionada con 5G y otros sistemas de comunicación inalámbrica, la capacidad de transporte de banda ancha también puede simplificar la planificación del sistema. En lugar de limitar una ruta de transporte de fibra a una aplicación muy específica, un diseño RFoF de banda ancha puede proporcionar flexibilidad a medida que evolucionan los requisitos de la red.
La principal ventaja no reside simplemente en el ancho de banda, sino en la capacidad de colocar las antenas según las necesidades de cobertura de radiofrecuencia, al tiempo que se sitúan los equipos de procesamiento, control y mantenimiento donde resulte más práctico operar.
Las instalaciones de comunicación por satélite suelen depender de antenas instaladas al aire libre o en ubicaciones remotas con una vista despejada del cielo. Sin embargo, los equipos de recepción, monitorización y procesamiento suelen estar ubicados en interiores para su protección, el acceso para el mantenimiento y la gestión del sistema.
Esto crea una necesidad natural de transporte de radiofrecuencia desde la antena hasta la sala de equipos.
RFoF puede soportar esta arquitectura transfiriendo señales de RF recibidas o distribuidas a través de fibra óptica entre la zona de la antena y los equipos interiores. La inmunidad de la fibra óptica a las interferencias electromagnéticas es especialmente valiosa en entornos con múltiples sistemas de RF, infraestructura eléctrica y largos recorridos de cableado.
Para estaciones terrestres de satélite e instalaciones de comunicaciones por satélite, se puede considerar un enlace RFoF de banda ancha cuando los diseñadores requieren un método de transporte flexible en rangos de frecuencia de MHz a GHz. La cobertura de hasta 6 GHz es relevante para diversas rutas de señal de RF utilizadas en entornos de comunicación por satélite, según la configuración general del sistema y el plan de frecuencias.
Los sistemas de radiodifusión suelen implicar el transporte de señales entre estudios, estaciones transmisoras, repetidoras, puntos de monitorización y equipos de distribución. En muchas de estas implementaciones, la señal de radiofrecuencia debe viajar entre ubicaciones físicamente separadas antes de ser procesada, amplificada o retransmitida.
El uso de fibra óptica para la parte de transporte de la ruta de radiofrecuencia puede facilitar la instalación, especialmente cuando la distancia del cable, el ruido electromagnético o el espacio limitado para el enrutamiento hacen que los largos tramos coaxiales sean menos atractivos.
La tecnología RFoF también resulta útil en entornos de radiodifusión donde se requiere monitorización centralizada o la ubicación remota de equipos. Al admitir el transporte de RF de banda ancha, un enlace RFoF puede ayudar a las emisoras y a los integradores de sistemas a crear diseños de distribución de señal más flexibles, sin estar limitados a interconexiones cortas basadas en cobre.
En el caso de los repetidores de televisión digital y la infraestructura de radiodifusión relacionada, la capacidad de transportar señales de radiofrecuencia a través de fibra óptica puede contribuir a un diseño de emplazamiento más limpio y a una organización más sencilla de la sala de equipos.
Las aplicaciones de radioastronomía y teledetección suelen requerir que las antenas o los elementos receptores se coloquen en ubicaciones optimizadas para la observación de señales, en lugar de aquellas que faciliten el acceso al equipo. Posteriormente, es posible que sea necesario transmitir las señales a sistemas centralizados de procesamiento o análisis.
Estas aplicaciones pueden otorgar especial importancia a las características de transporte de RF, como el ancho de banda, la linealidad, el comportamiento ante el ruido y el rendimiento estable del enlace.
La tecnología RFoF es relevante porque la fibra permite la transmisión de señales a distancia evitando el acoplamiento electromagnético a lo largo del trayecto óptico. Para radiotelescopios, sistemas de medición remota y otras aplicaciones de recepción sensibles, esto puede representar una importante ventaja arquitectónica.
Las aplicaciones de precisión relacionadas, como los sistemas de sincronización de reloj y frecuencia, también pueden beneficiarse de los enfoques de distribución basados en fibra óptica, donde las rutas de señal deben extenderse a través de un sitio o entre áreas de equipos.
Si bien cada implementación científica o de sincronización tiene sus propios requisitos de rendimiento, los enlaces RFoF de banda ancha proporcionan a los diseñadores de sistemas una opción de transporte útil para evaluar cuándo las fuentes de RF y los equipos de procesamiento están físicamente separados.
La elección de un enlace RFoF implica más que simplemente comprobar el límite de frecuencia superior. Un producto puede admitir señales de hasta 6 GHz, pero la idoneidad general del enlace depende del entorno de la señal, la arquitectura requerida y las condiciones de integración.
Entre los factores de selección importantes se incluyen:
1. Rango de frecuencia
El primer requisito es asegurar que el enlace RFoF cubra el espectro operativo previsto. Un rango amplio como De 5 MHz a 6 GHz Puede resultar útil para proyectos que involucren múltiples aplicaciones de radiofrecuencia o futuras ampliaciones del sistema.
La ganancia indica la relación entre el nivel de salida de RF y el de entrada de RF a través del enlace óptico. La uniformidad de la ganancia también es importante en los sistemas de banda ancha, ya que ayuda a determinar la consistencia con la que se transmiten las señales en todo el rango de frecuencias admitido.
En entornos con múltiples portadoras de RF o señales con diferentes niveles de potencia, la linealidad cobra importancia. Parámetros como el rango dinámico libre de espurios y el rendimiento de intercepción de tercer orden ayudan a los ingenieros a evaluar si un enlace es adecuado para la transmisión de señales de RF exigentes.
En aplicaciones de antenas remotas, satélites y sensores, las características de ruido pueden ser particularmente importantes. Un enlace diseñado para entornos de señal débil debe evaluarse cuidadosamente en función del presupuesto total del sistema de radiofrecuencia.
Los diseñadores de sistemas deben confirmar el tipo de fibra, el formato del conector óptico y los requisitos de longitud de onda. La fibra monomodo, las conexiones ópticas FC/APC y las opciones de longitud de onda de 1310 nm o 1550 nm son consideraciones comunes en la planificación de la implementación de RFoF.
Algunas instalaciones requieren una transmisión de RF punto a punto directa, mientras que otras pueden beneficiarse de diseños compatibles con WDM o arquitecturas bidireccionales de fibra única. Adaptar la solución RFoF a la topología de fibra puede simplificar la instalación y optimizar el uso de la infraestructura existente.

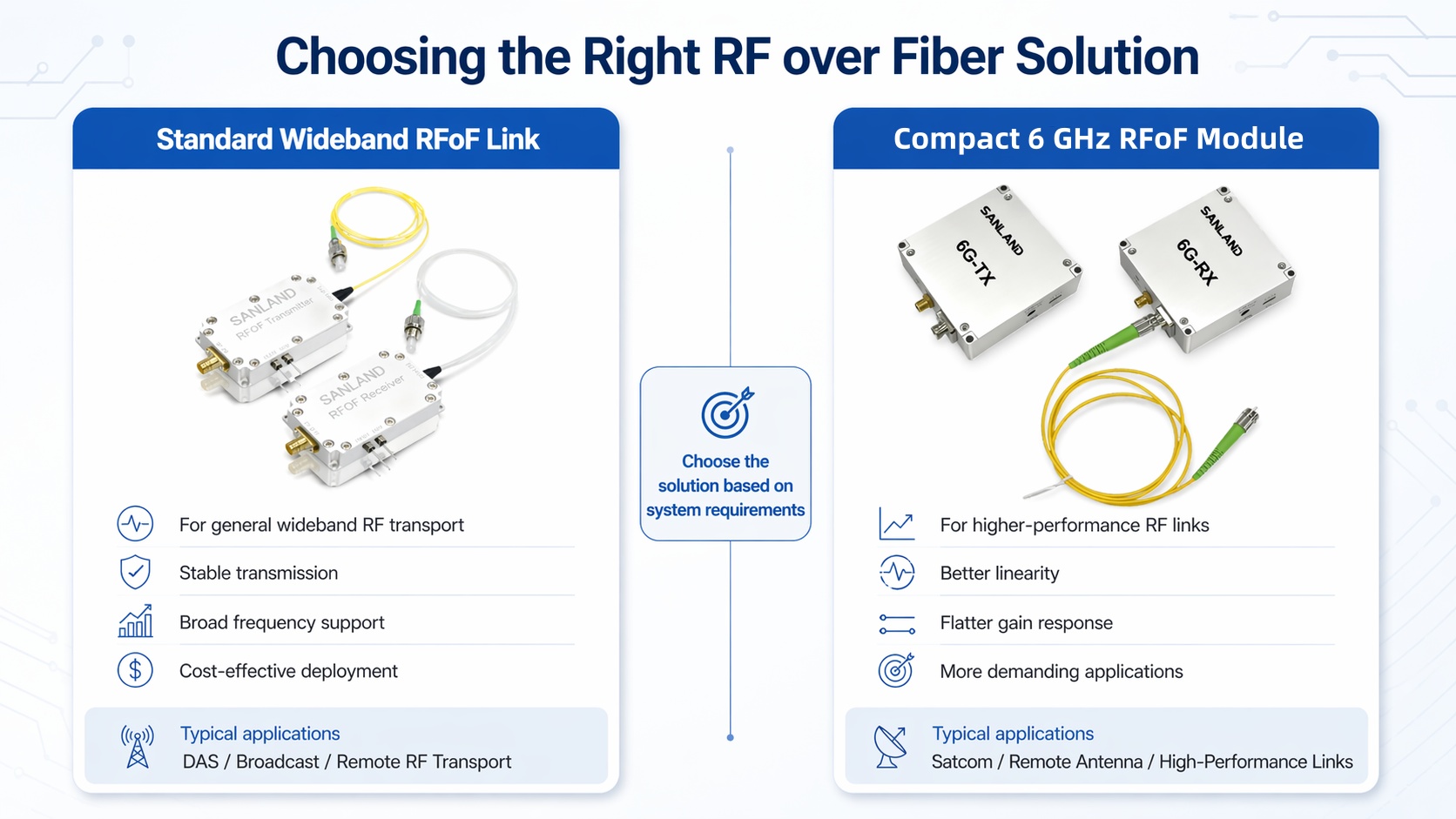

Para aplicaciones compactas de transporte de RF analógico punto a punto, Sanland ofrece una Módulo compacto de RF sobre fibra de 6 GHzEl módulo admite un rango de frecuencia de RF de 5 MHz a 6 GHz y está diseñado para la conversión de señales de RF analógicas a señales ópticas y viceversa. Sus especificaciones publicadas incluyen una ganancia nominal de 20 dB, una planitud de ganancia de ±2,5 dB, una impedancia de RF de 50 ohmios, conectividad óptica FC/APC y opciones de longitud de onda de 1310 nm o 1550 nm. Su formato compacto y su diseño plug-and-play lo hacen idóneo para aplicaciones de comunicación por antena remota, comunicaciones por satélite, radiodifusión, antenas distribuidas y radiotelescopios.
Para sistemas que requieren mayor flexibilidad de arquitectura, Sanland también ofrece una Enlace de RF de banda ancha sobre fibra para transmisión de 5 MHz a 6 GHz. Este enlace RFoF está diseñado para la transmisión transparente de señales de radiofrecuencia analógicas y digitales a través de fibra monomodo SM28. Admite longitudes de onda ópticas de 1310 nm y 1550 nm y es compatible con arquitecturas bidireccionales de fibra única basadas en WDM. Entre sus aplicaciones se incluyen sistemas de antenas distribuidas, redes de comunicación inalámbrica, estaciones terrestres de satélite, radioastronomía, repetidores de televisión digital y de difusión, distribución remota de señales de radiofrecuencia y sistemas de sincronización de reloj o frecuencia.
Estos dos enfoques ilustran cómo se pueden seleccionar los productos RFoF según las prioridades de implementación: transporte de señal analógica compacto para enlaces punto a punto sencillos, o una arquitectura de enlace de banda ancha para sistemas de comunicación y distribución más flexibles.
El transporte de señales de radiofrecuencia a larga distancia está adquiriendo cada vez más importancia a medida que las antenas, los puntos de RF distribuidos y los equipos de procesamiento se colocan a mayor distancia entre sí en los sistemas modernos de comunicación, satélite, radiodifusión y científicos.
Si bien el cable coaxial sigue siendo eficaz para conexiones de corta distancia, la transmisión de RF sobre fibra ofrece una alternativa práctica para aplicaciones en las que la distancia, el peso del cable, las interferencias electromagnéticas o la flexibilidad de instalación se convierten en factores importantes a tener en cuenta.
Con cobertura de frecuencia alcanzando hasta 6 GHzLos enlaces RFoF pueden dar soporte a una amplia gama de aplicaciones, incluidas antenas remotas, infraestructura DAS, sistemas de comunicación inalámbrica, estaciones terrestres de satélite, redes de radiodifusión y entornos de radioastronomía.
Para los equipos de ingeniería que evalúan el transporte de señales de RF a larga distancia, la solución RFoF adecuada debe seleccionarse en función de la cobertura de frecuencia, la ganancia del enlace, la planitud, el ruido, la linealidad, la interfaz óptica y los requisitos de la arquitectura de la fibra. Un enlace de transporte de RF basado en fibra cuidadosamente seleccionado puede contribuir a crear un diseño de sistema de RF más flexible y escalable.
