Enlace de RF analógico plug-and-play sobre fibra óptica de 5 MHz a 6 GHz

Diseñados para el transporte analógico de RF punto a punto, los módulos 6G-TX y 6G-RX forman un enlace de RF sobre fibra óptica plug-and-play que no requiere control externo. Estos módulos admiten transmisión de RF de 5 MHz a 6 GHz a través de fibra monomodo con una ganancia de enlace nominal de 20 dB.

Con 104 dB·Hz^2/3 Gracias a su rango dinámico libre de espurios (SFDR) y a una planitud de ganancia de ±0,25 dB en cualquier banda de 36 MHz, el enlace es adecuado para aplicaciones que requieren una transmisión de RF de banda ancha estable y una implementación sencilla.

• Conversión de RF a óptica

El 6G-TX recibe la señal de RF analógica a través de la entrada SMA de 50Ω y la convierte en una señal óptica.

• Transmisión por fibra óptica

La señal óptica se transporta a través de fibra monomodo instalada por el cliente hasta la ubicación remota.

• Conversión óptica a radiofrecuencia

El módulo 6G-RX convierte la señal óptica de nuevo en RF y la transmite a través de la salida SMA de 50 Ω.

*Un transmisor 6G y un receptor 6G forman un enlace de radiofrecuencia sobre fibra óptica unidireccional y plug-and-play completo.

 Preguntas frecuentes

• ¿Qué se necesita para configurar un enlace RFoF completo de 6 GHz?

Para una conexión completa se requiere un módulo 6G-TX y un módulo 6G-RX que operen a la misma longitud de onda óptica. Conecte los módulos con fibra monomodo y utilice los puertos SMA de 50 Ω para la entrada y salida de RF. No se requiere control externo.

• ¿El enlace RFoF requiere control externo?

No. Los modelos 6G-TX y 6G-RX están diseñados para funcionar de forma plug-and-play. Una vez completadas las conexiones de RF, fibra óptica y alimentación, no se requiere Ethernet ni ninguna interfaz de control externa.

• ¿Hasta qué punto preserva el enlace las señales de radiofrecuencia de banda ancha y moduladas?

El enlace admite señales de RF de 5 MHz a 6 GHz, con una planitud de ganancia de ±2,5 dB en toda la banda de operación y una planitud de ±0,25 dB dentro de cualquier ancho de banda de 36 MHz. Su 104 dB·Hz^2/3 SFDR admite la transmisión de portadoras de RF de banda ancha y moduladas digitalmente dentro de las condiciones de entrada especificadas.

• ¿Para qué aplicaciones está diseñado el enlace de RF sobre fibra de 6 GHz?

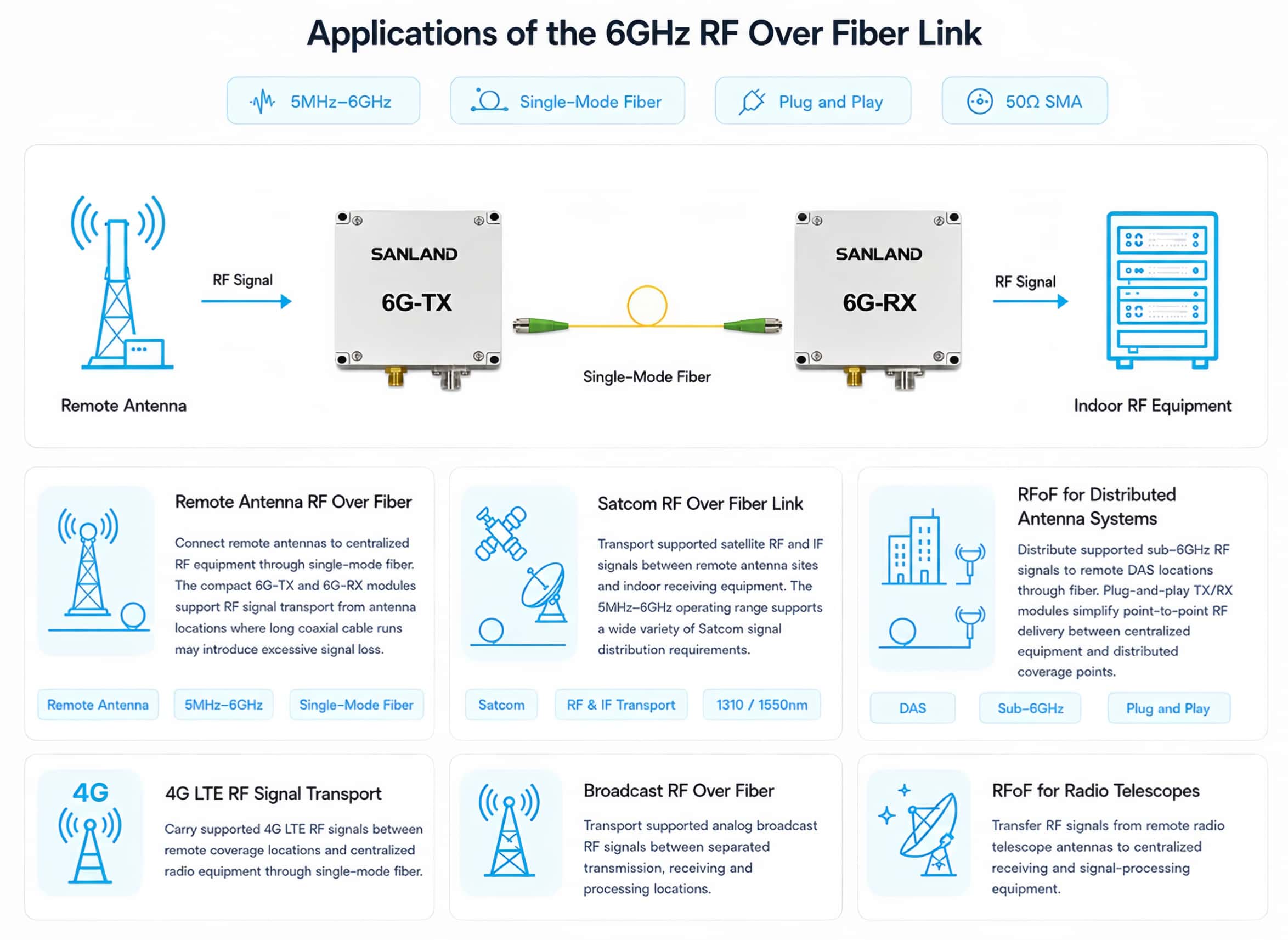

Entre las aplicaciones típicas se incluyen las conexiones de antenas remotas, las comunicaciones por satélite, los sistemas de antenas distribuidas, el transporte de radiofrecuencia 4G LTE, la distribución de señales de radiodifusión y los radiotelescopios.

• ¿Qué longitud de onda óptica e interfaz de fibra están disponibles?

El producto puede suministrarse con una longitud de onda óptica de 1310 nm o 1550 nm. Utiliza fibra monomodo con conectores FC/APC y proporciona una potencia de salida óptica de 3 ±0,5 mW. Los módulos TX y RX deben utilizar longitudes de onda coincidentes.
