Las redes de acceso por fibra óptica suelen analizarse en términos de capacidad de la OLT, índices de división, rendimiento de la ONU y ancho de banda disponible. Sin embargo, cuando un operador también necesita transmitir CATV o vídeo por la misma infraestructura de fibra, el receptor óptico se convierte en una parte igualmente importante del sistema.
El receptor determina cómo se convierte la señal de vídeo óptica entrante en una salida de radiofrecuencia utilizable. Su rango de entrada óptica, ancho de banda de radiofrecuencia, control automático de ganancia, linealidad y consumo de energía pueden afectar directamente la calidad de la imagen, la estabilidad de la red y la cantidad de ajustes de campo necesarios.
Por lo tanto, la selección de un receptor óptico debe comenzar con la arquitectura de la red y las condiciones de funcionamiento, y no con una única especificación principal.

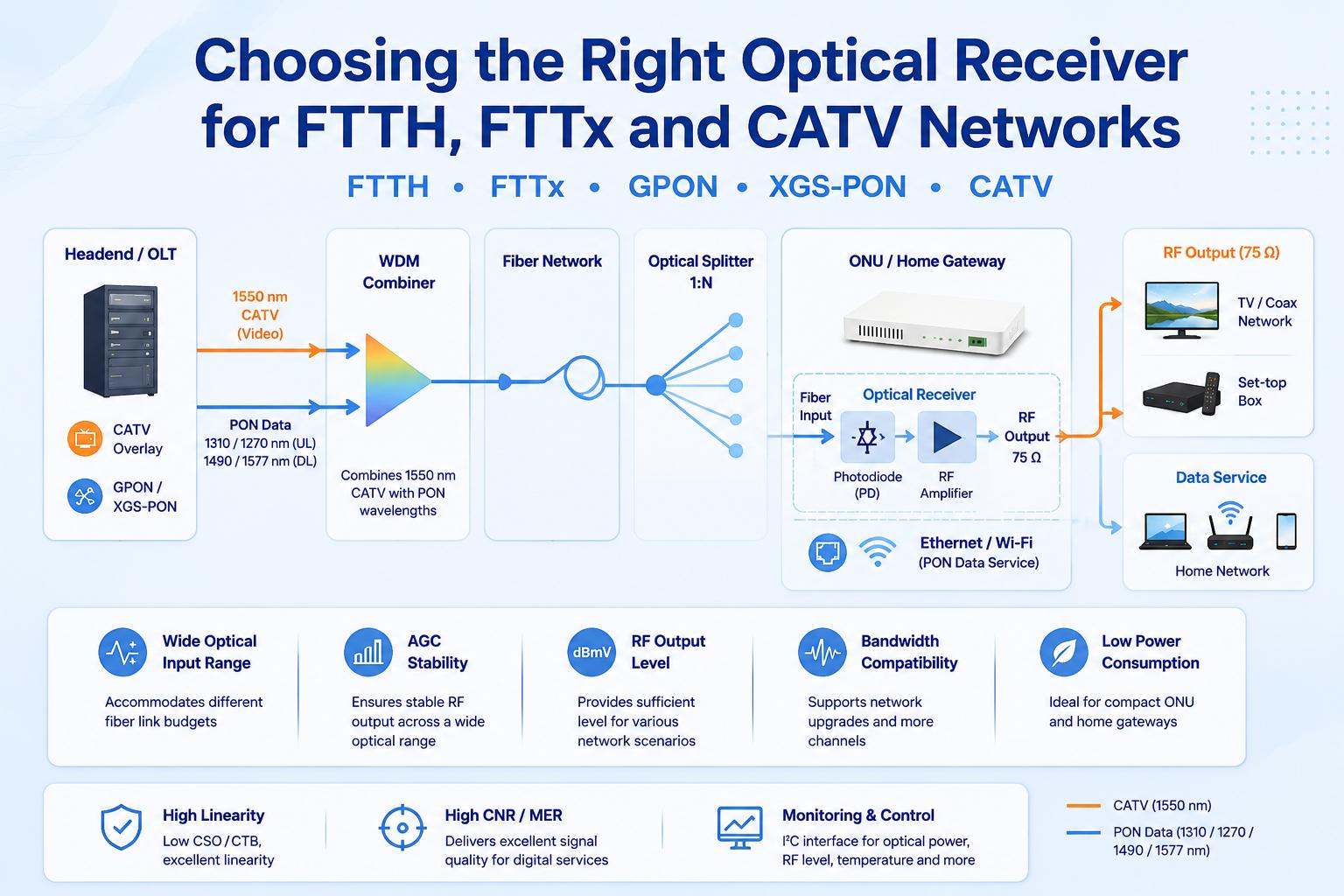

Esta guía explica los principales factores a tener en cuenta al elegir un receptor óptico para redes de distribución FTTH, FTTB, GPON, XGS-PON y CATV.
En un sistema CATV sobre fibra óptica, las señales de televisión o de radiofrecuencia de banda ancha se convierten en señales ópticas en la cabecera y se transportan a través de la red de fibra óptica.
En el lado del abonado, ya sea en el punto de distribución del edificio o en el nodo óptico, el receptor óptico convierte la señal óptica entrante en una señal de radiofrecuencia (RF) de 75 ohmios. La salida de RF se puede conectar a una red de distribución de televisión, un decodificador, un módem de cable u otro equipo de RF.
En muchas implementaciones de FTTH, el vídeo CATV se transmite como una superposición óptica junto con el servicio de datos PON. Un dispositivo de multiplexación por división de longitud de onda separa la señal de vídeo óptica de las longitudes de onda de datos antes de que la señal de vídeo llegue a las etapas de fotodiodo y amplificación de RF.
Es importante distinguir entre un receptor óptico CATV y una ONU o transceptor óptico. Una ONU finaliza la conexión de datos PON y proporciona servicios como Ethernet, voz o Wi-Fi. Un receptor óptico CATV se encarga de recuperar el espectro de radiofrecuencia analógico utilizado para la televisión u otros servicios de banda ancha.
Si bien ambas funciones pueden integrarse en el mismo dispositivo del cliente, siguen siendo rutas de señal separadas con requisitos de rendimiento diferentes.
Antes de comparar las especificaciones de los receptores, defina dónde y cómo se utilizará el dispositivo.
En una red FTTH residencial, el receptor generalmente se instala dentro de una ONU, una puerta de enlace o una carcasa externa compacta. Las prioridades típicas incluyen:
Dado que el receptor puede estar instalado dentro de una carcasa de plástico compacta, la disipación de calor y el consumo de corriente pueden ser tan importantes como el nivel de salida de RF.
Un receptor FTTB puede dar servicio a varios apartamentos o alimentar una red de distribución coaxial interna. En comparación con un receptor para una sola vivienda, el sistema puede requerir:
Al evaluar el nivel de salida y la distorsión, se debe tener en cuenta el número de canales de RF descendentes y la carga compuesta total.
En una red HFC o CATV tradicional, el receptor puede utilizarse dentro de un nodo óptico, amplificador o plataforma de distribución. Estas aplicaciones generalmente hacen mayor hincapié en:
Un receptor diseñado para una ONU FTTH compacta podría no proporcionar la potencia de salida necesaria para un nodo óptico HFC. Del mismo modo, un receptor óptico de alta potencia diseñado para infraestructura de red podría consumir más energía de la que resulta práctica para equipos residenciales.
El rango de potencia óptica de entrada es uno de los primeros parámetros a verificar. La potencia óptica recibida depende de varios factores:
Un receptor debe funcionar correctamente en todo el rango de potencia óptica previsto, no solo en el punto de diseño nominal. El presupuesto del enlace óptico debe incluir tanto la potencia mínima como la máxima que puede llegar al receptor. Una entrada óptica excesiva puede sobrecargar el fotodiodo o las etapas de RF, mientras que una entrada óptica insuficiente puede reducir la relación portadora-ruido.
Por lo tanto, una especificación útil del receptor debería definir:
La potencia óptica mínima detectable no es necesariamente el nivel mínimo en el que se puede mantener un rendimiento aceptable de CATV. Los ingenieros deben evaluar la relación señal-ruido (CNR) o la tasa de error de modulación (MER) requeridas a la potencia mínima de operación real.
El control automático de ganancia es especialmente útil en despliegues FTTH y FTTB, donde la potencia óptica recibida puede variar de un lugar a otro.
Sin control automático de ganancia (AGC), un cambio en la potencia de entrada óptica suele producir un cambio correspondiente en el nivel de salida de radiofrecuencia (RF). Esto puede generar resultados de instalación inconsistentes y aumentar la necesidad de atenuadores externos o ajustes manuales.
Un receptor óptico AGC ajusta su ganancia o atenuación interna para mantener una salida de RF relativamente estable dentro de un rango de potencia óptica especificado. Sin embargo, la sola presencia de AGC no es suficiente. Los ingenieros deben comparar:
Un rango de control automático de ganancia (AGC) más amplio puede reducir el ajuste de campo, pero aun así se debe verificar el rendimiento tanto en niveles de entrada óptica bajos como altos. En el extremo bajo del rango óptico, el ruido se convierte en la principal preocupación. En el extremo alto, la linealidad del fotodiodo y del amplificador puede adquirir mayor importancia.
El ancho de banda de RF requerido depende del estándar de red y de los servicios que se transportan. Los anchos de banda comunes de los receptores ópticos incluyen:
Un mayor ancho de banda no es automáticamente mejor. Puede aumentar el costo, el consumo de energía o la complejidad del diseño sin proporcionar un beneficio práctico si la red opera solo por debajo de 1 GHz. El ancho de banda del receptor debe seleccionarse de acuerdo con:
Para el diseño de nuevos equipos, puede resultar útil un margen de frecuencia adicional. Sin embargo, todos los componentes de la ruta de la señal —incluidos el fotodiodo, el amplificador, el transformador, el filtro, la placa de circuito impreso y el conector— deben ser compatibles con el rango de frecuencia previsto.
El nivel de salida de RF no debe evaluarse como un valor aislado. Un nivel de salida más alto puede ser útil cuando el receptor debe alimentar divisores, cables coaxiales largos o múltiples tomas de abonado. Sin embargo, para obtener una salida compuesta alta manteniendo una baja distorsión, se requiere una linealidad suficiente.
La salida requerida del receptor debe calcularse a partir del presupuesto de RF descendente:
Para una ONU FTTH compacta, una potencia de salida similar a la necesaria para una vivienda unifamiliar puede ser suficiente. Para FTTB o distribución en edificios, puede ser necesario un nivel de salida mayor.
Agregar un amplificador de RF externo después de un receptor óptico puede aumentar el nivel de salida, pero también afecta el ruido, la distorsión, el consumo de energía y la complejidad del sistema. En general, es mejor evaluar toda la cadena de RF durante la etapa de diseño.
El rendimiento de un receptor óptico se describe normalmente mediante varios parámetros de calidad de radiofrecuencia.
La relación portadora-ruido indica con qué claridad se puede recuperar la portadora de RF por encima del nivel de ruido.
Generalmente, resulta más difícil mantener la relación señal-ruido (CNR) a medida que disminuye la potencia óptica recibida. Por este motivo, siempre se debe verificar la condición de prueba de la CNR. Un valor de CNR sin la potencia óptica de entrada, la carga del canal y el ancho de banda de medición correspondientes es difícil de comparar.
CSO y CTB describen la distorsión de intermodulación que se genera cuando se transmiten simultáneamente muchos canales de RF.
Estos parámetros son particularmente importantes en redes que manejan un gran número de canales analógicos o QAM. La linealidad del receptor debe evaluarse con la potencia de entrada óptica y el nivel de salida de RF previstos.
En el caso de los servicios QAM digitales, la tasa de error de modulación suele ser una medida más directa de la calidad de la señal a nivel del sistema.
El MER se ve afectado por más factores que el receptor óptico. El transmisor, el enlace de fibra, el ruido óptico, la linealidad del receptor, el amplificador de RF, la adaptación de impedancias y el equipo de prueba contribuyen al resultado final.
Un receptor con un buen rendimiento en cuanto a relación señal-ruido y distorsión proporciona una base más sólida, pero aun así se debe probar el enlace óptico y de radiofrecuencia completo utilizando el plan de canales previsto.
Planitud de amplitud Describe cuánto varía el nivel de salida de RF en la banda de frecuencia operativa. Una respuesta poco uniforme puede generar niveles de señal dependientes de la frecuencia, lo que dificulta mantener un rendimiento constante en todos los canales de televisión y datos.
pérdida de retorno de producción Indica la compatibilidad del receptor con el sistema de RF de 75 ohmios. Una mala adaptación de impedancia puede provocar reflexiones, rizado e interferencias con los cables o filtros posteriores.
Al comparar módulos, compruebe si la planitud y la pérdida de retorno se especifican en toda la banda de funcionamiento, en lugar de en una sola frecuencia.
El diseño final del equipo también puede afectar a estos parámetros. Por lo tanto, la verificación del prototipo debe incluir el diseño de la placa de circuito impreso, la conexión a tierra, la ubicación de los conectores, la adaptación de impedancias de salida y la construcción de la carcasa.
El consumo de energía es especialmente importante para los equipos ONU integrados y FTTH residenciales. Un módulo con menor consumo de corriente puede ayudar a:
Sin embargo, no se debe reducir la potencia a expensas del rendimiento de radiofrecuencia. La corriente de polarización, la ganancia y la linealidad están estrechamente relacionadas en muchos diseños de receptores.
Las pruebas térmicas deben realizarse dentro de la carcasa final, no solo en una placa de evaluación abierta. El receptor puede estar ubicado cerca de procesadores, transceptores ópticos, convertidores de potencia o componentes Wi-Fi que elevan la temperatura interna.
Los receptores ópticos básicos pueden proporcionar únicamente conexiones de entrada óptica y salida de RF. Los diseños más integrados pueden incluir funciones de monitorización y control digital. Entre las funciones útiles se incluyen:
Estas funciones son útiles en las ONU gestionadas, las pasarelas de operador y los equipos de red monitorizados remotamente. Por ejemplo, la monitorización de la potencia óptica puede ayudar a distinguir un problema de enlace de fibra de un problema de distribución de RF. El control de la salida de RF permite al operador desactivar el servicio CATV sin interrumpir la conexión de datos de banda ancha.
El valor de estas funciones depende de si el sistema anfitrión puede leer, almacenar y procesar la información. Una interfaz I²C ofrece beneficios limitados si el firmware del equipo no admite la monitorización ni el control.
Un receptor CATV FTTH puede utilizar un conjunto integrado de WDM y fotodiodos o componentes ópticos separados. Un diseño integrado puede ofrecer:
Un diseño con componentes separados puede ofrecer mayor flexibilidad en cuanto al tipo de conector, el enrutamiento óptico o la estrategia de reemplazo. La elección depende del volumen de producción, el diseño de la carcasa, el proceso de ensamblaje y los requisitos de la interfaz óptica.
La selección del conector también debe confirmarse con antelación. Las interfaces SC/APC y FC/APC se utilizan habitualmente cuando la baja reflexión óptica es importante, mientras que otras opciones de conectores pueden ser necesarias para plataformas de equipos específicas.
| Despliegue | Prioridades principales | Características útiles del receptor |
| FTTH para viviendas unifamiliares | Bajo consumo de energía, tamaño compacto, salida estable. | Control automático de ganancia (AGC), WDM/PD integrado, funcionamiento a 5 V, RF encendido/apagado |
| ONU GPON o XGS-PON | Fácil integración y diagnóstico del sistema. | I²C, monitorización de potencia óptica, monitorización de temperatura |
| FTTB o MDU | Mayor rendimiento y buena linealidad. | Amplio ancho de banda, fuerte relación señal/ruido (CNR), bajo CSO/CTB |
| nodo óptico CATV | Alta potencia de salida compuesta y estabilidad de RF | Alta linealidad, buena planitud, fuerte pérdida de retorno. |
| CPE de operador gestionado | Control remoto del servicio | Habilitación/deshabilitación de RF, compensación de AGC, monitorización de estado |
| Receptor básico sensible al costo | Conversión RF simple | Arquitectura AGC de ganancia fija o básica |
Nota: Esta tabla debe utilizarse como punto de partida y no como sustituto de un presupuesto completo de enlaces ópticos y de radiofrecuencia.
Seleccionar únicamente por ancho de banda máximo
Un receptor con el rango de frecuencia más amplio puede no ofrecer el mejor consumo de energía, coste o rendimiento para una red que opere por debajo de 1 GHz.
Comparación de la salida de RF sin comprobar las condiciones de prueba.
El nivel de salida debe revisarse junto con la potencia de entrada óptica, la carga del canal, la distorsión y el estado del control automático de ganancia (AGC).
Ignorando la entrada óptica máxima
Los diseñadores suelen centrarse en la sensibilidad, pero pasan por alto las condiciones de sobrecarga. Un recorrido de fibra corto o una baja relación de división pueden producir un nivel óptico superior al esperado.
Considerar a AGC como una solución universal
El control automático de ganancia (AGC) estabiliza la salida únicamente dentro de su rango de funcionamiento especificado. No puede compensar un enlace óptico con potencia muy baja ni un fotodiodo sobrecargado.
Ignorando el recinto final
El rendimiento del receptor, medido en una placa de evaluación, puede variar tras su instalación en una carcasa compacta con flujo de aire limitado y fuentes de calor cercanas.
Utilizar valores típicos como límites garantizados
El rendimiento típico es útil para la evaluación, pero el diseño de producción debe basarse en límites mínimos y máximos garantizados, siempre que estén disponibles.
Antes de aprobar un receptor óptico para su despliegue, verifique lo siguiente:
Las pruebas deben realizarse con un transmisor, un plan de canales, una pérdida óptica y una carga de RF descendente representativos. Una prueba de laboratorio con un solo tono no es suficiente para representar un sistema CATV completamente cargado.
¿Cuál es la diferencia entre un receptor óptico FTTH y una ONU?
Una ONU finaliza el servicio de datos PON, mientras que un receptor óptico CATV convierte una señal de vídeo óptica en una salida de radiofrecuencia (RF). Ambas funciones pueden integrarse en el mismo dispositivo.
¿Por qué es importante el control automático de ganancia (AGC) en un receptor de CATV FTTH?
El control automático de ganancia (AGC) ayuda a mantener una salida de radiofrecuencia estable cuando la potencia de entrada óptica varía entre las ubicaciones de los abonados. Esto puede reducir los ajustes manuales y mejorar la uniformidad de la instalación.
¿Se puede utilizar el mismo receptor óptico para GPON y XGS-PON?
La ruta del receptor CATV puede utilizarse junto con GPON o XGS-PON cuando la arquitectura óptica, la configuración WDM y el equipo host estén diseñados para el sistema correspondiente. La compatibilidad debe verificarse a nivel de equipo completo.
¿Una menor sensibilidad óptica siempre implica un mejor rendimiento?
No. La sensibilidad debe considerarse junto con la relación señal/ruido (CNR), el nivel de salida de RF, la distorsión y el rango de control automático de ganancia (AGC) del receptor. Un receptor puede detectar una señal óptica débil sin ofrecer la calidad de RF requerida por la red.
¿Debe un receptor FTTH ser compatible con 1,2 GHz?
Eso depende del plan de frecuencias de la red y de la hoja de ruta de actualización. Un receptor de 1,2 GHz puede proporcionar un margen de espectro adicional, pero el transmisor, los amplificadores de RF, los filtros, la placa de circuito impreso y el equipo del abonado también deben ser compatibles con la banda más ancha.
La elección de un receptor óptico es una decisión que depende del sistema. La potencia de entrada óptica, el rango de control automático de ganancia (AGC), el ancho de banda de RF, el nivel de salida, el ruido, la distorsión, el consumo de energía y las funciones de control deben evaluarse en función del entorno de implementación real.
Para una ONU FTTH compacta, el bajo consumo de energía y el funcionamiento estable del AGC pueden ser las principales prioridades. Para la distribución FTTB o CATV, la capacidad de salida y la linealidad pueden tener mayor importancia. Los equipos de operador gestionados también pueden requerir monitorización óptica, informes de temperatura y control remoto por radiofrecuencia.
La estructura de productos actual de SANLAND incluye Módulos receptores ópticos CATV para equipos GPON y XGS-PON, módulos receptores AGC compactos, Módulos receptores ópticos CATV convencionales, ONU productos y componentes FTTx relacionados. Estas categorías pueden servir como puntos de referencia al comparar arquitecturas y definir las especificaciones del receptor necesarias para una red específica.
