Características principales
| ● Transmisión CATV y SAT-IF de 47–2400 MHz |
| ● Salida óptica de 1550 nm con una potencia de 3 mW. |
| ● Alimentación LNB seleccionable de 13/18 V |
| ● Tono de control seleccionable de 0/22 kHz |
| ● Corriente de salida de hasta 500 mA |
| ● Tecnología de ruido ultrabajo |
| ● Planitud de respuesta en frecuencia de ±2 dB |
| ● Carcasa compacta para una fácil instalación |
| ● Opciones de conector óptico ±SC/APC o FC/APC |
El TXS-55 es un transmisor de fibra óptica compacto para CATV y SAT-IF, diseñado para transmitir señales de radiofrecuencia de banda ancha a través de fibra monomodo. Admite un rango de frecuencia de 47 MHz a 2400 MHz, lo que lo hace idóneo para la distribución combinada de televisión por cable y satélite en frecuencia intermedia.
El transmisor ofrece una salida óptica de 1550 nm con una potencia óptica de 3 mW. Dispone de control seleccionable de 13/18 V CC y 0/22 kHz a través del puerto de entrada de RF, con una corriente máxima de 500 mA para aplicaciones LNB de satélite. Su carcasa compacta, su diseño de bajo ruido y su rendimiento de RF estable lo hacen idóneo para sistemas de distribución SMATV, cabeceras, hostelería y edificios de viviendas múltiples.
Potencia y control del LNB seleccionables
El TXS-55 ofrece cuatro modos de control de LNB seleccionables mediante dos interruptores integrados, lo que permite configurar la combinación de voltaje y tono necesaria para diferentes condiciones de recepción satelital.
El TXS-55 admite señales CATV y SAT-IF desde 47 MHz hasta 2400 MHz.
El transmisor acepta señales de RF combinadas de CATV de banda ancha y SAT-IF, y las convierte en una salida óptica de 1550 nm para la transmisión por fibra monomodo.
Sí. El puerto de entrada de RF admite una salida seleccionable de 13 V o 18 V con una corriente máxima de 500 mA.
Sí. El transmisor admite un tono de control seleccionable de 0 kHz o 22 kHz.
La potencia de salida óptica típica es de 3 mW a 1550 nm.
Se encuentran disponibles opciones de conectores ópticos SC/APC y FC/APC.
Se debe seleccionar un receptor óptico compatible según el rango de frecuencia requerido, el nivel de entrada óptica, la salida de RF y el rendimiento del control automático de ganancia (AGC). Los clientes deben ponerse en contacto con SANLAND para la selección del receptor adecuado.
● Rendimiento de RF
| Parámetro | Especificación |
| Rango de frecuencia | 47–2400 MHz |
| Nivel de entrada CATV | 75 ± 5 dBμV, 59 canales |
| Nivel de entrada SAT-IF | 68 ± 10 dBμV |
| Llanura | ±2 dB |
| CNR | ≥52 dB |
| CSO | ≥60 dB |
| CTB | ≥63 dB |
| Pérdida de retorno | ≥14 dB |
| Impedancia de entrada | 75 Ω |
● Interfaz óptica
| Parámetro | Especificación |
| Longitud de onda óptica | 1550 nm |
| Potencia de salida óptica | 3 mW |
| Tipo de fibra | Modo único |
| Pérdida de retorno óptico | ≥45 dB |
| Conector óptico | SC/APC o FC/APC |
● Eléctrico y mecánico
| Parámetro | Especificación |
| Fuente de alimentación del dispositivo | 12 V CC, 1 A |
| Salida de voltaje LNB | Seleccionable 13/18 V |
| Tono de control | Seleccionable entre 0 y 22 kHz. |
| Corriente máxima del LNB | 500 mA |
| Consumo de energía | <4 W |
| Conector RF | Mujer |
| Dimensiones | 130 × 97 × 32 mm |

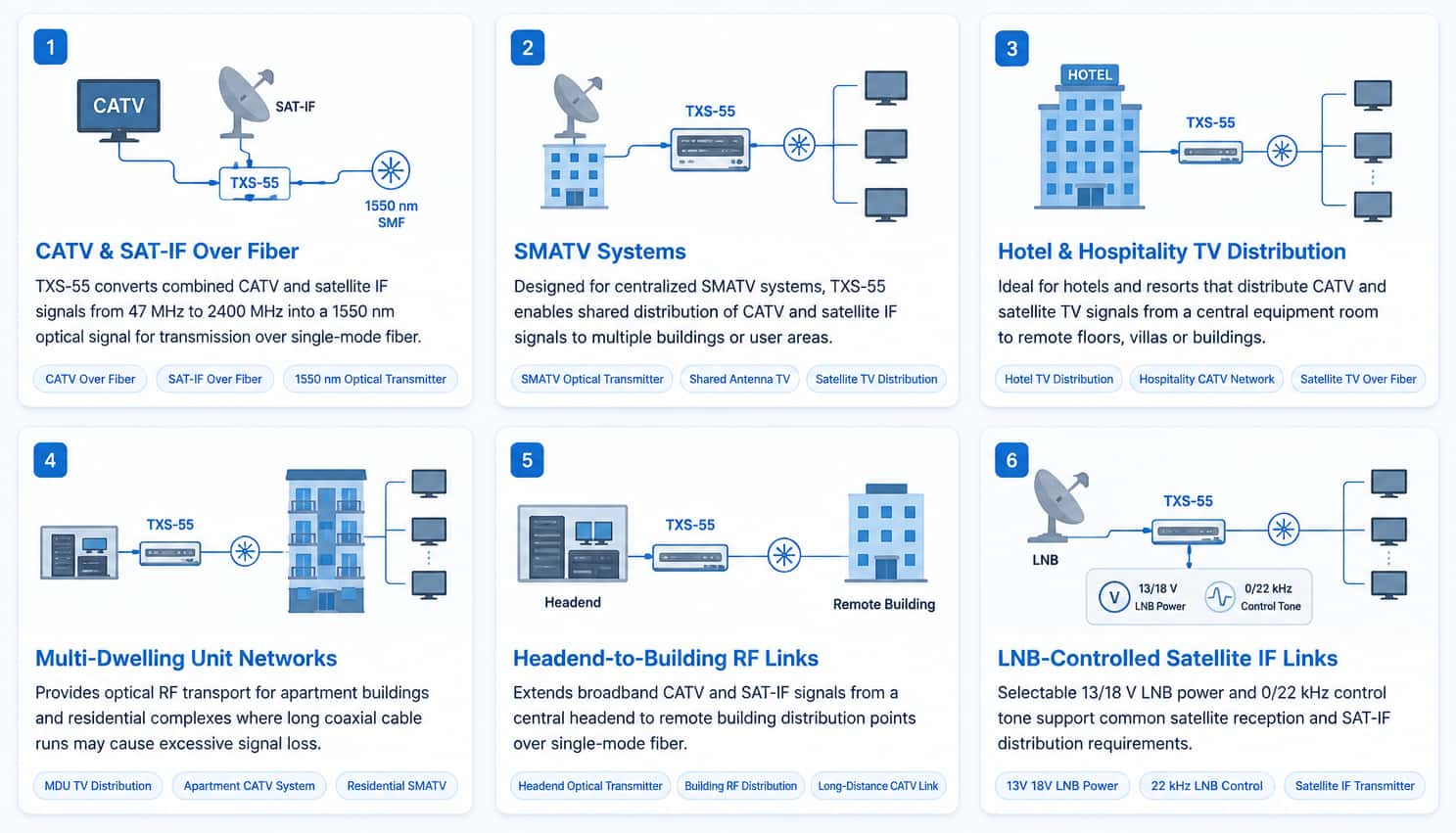

El TXS-55 es ideal para la distribución de señales de banda ancha de CATV y FI satelital a través de fibra monomodo en una amplia gama de sistemas y entornos.
