AG50 Amplificador de bloque de ganancia de RF de alta linealidad de 50 MHz a 4 GHz

SANLAND AG50 50 MHz–4 GHz RF Gain Block Amplifier in SOT-89 Package

AG50 Amplificador de bloque de ganancia de RF de alta linealidad de 50 MHz a 4 GHz

Características principales

● Ganancia plana de banda ancha hasta 4 GHz
● IP3 de salida de 38,0 dBm a 1950 MHz
● Ganancia de 19,6 dB a 1950 MHz
● 19,6 dBm P1dB a 1950 MHz
● 50 ohmios, en cascada
● Encapsulado SOT89 sin plomo, ecológico y compatible con RoHS.
● Alimentación única de 5 V
● ESD 1000V HBM
● MSL: Nivel 1



El AG50 es un bloque de ganancia MMIC HBT InGaP de alto rendimiento que utiliza una configuración Darlington con una red de polarización activa. Esta red proporciona una corriente estable ante variaciones de temperatura y de la constante dieléctrica del proceso (Beta). Diseñado para funcionar directamente con una fuente de alimentación de 5 V, el AG50 no requiere una resistencia limitadora, a diferencia de los amplificadores Darlington convencionales. Está pensado para aplicaciones de bloque de ganancia de alta linealidad que requieren un tamaño compacto, un mínimo de componentes externos y una impedancia interna de 50 Ω.

AG50 50 MHz–4 GHz RF Gain Block Application Circuit with 5 V Bias and SOT-89 Pin Configuration

Asignación de pines y paquete

AG50 SOT-89 RF Gain Block Pin Assignment – RF IN, GND and RF OUT
Alfiler Nombre Descripción
1 RF ENTRADA Entrada de RF.
2 GND Suelo.
3 Salida RF Salida de RF.
4 GND Suelo.

Tamaño del cuerpo: 4,6 × 4,25 × 1,6 mm Máx.

El encapsulado SOT-89 proporciona un tamaño compacto para aplicaciones de bloque de ganancia de banda ancha, al tiempo que admite las conexiones de entrada de RF, salida de RF y tierra necesarias.



Evaluación del bloque de ganancia de banda ancha

¿Evaluando un bloque de ganancia alternativo?

El AG50 es un bloque de ganancia de RF de banda ancha de 5 V, encapsulado SOT-89, que cubre de 50 MHz a 4 GHz. Puede considerarse para la evaluación de ingeniería en determinados diseños de bloques de ganancia de banda ancha, tanto antiguos como actuales. Se deben revisar el rango de frecuencia, la ganancia, la figura de ruido, la linealidad de salida, la configuración de pines y los circuitos de polarización existentes para la aplicación prevista.

50 MHz–4 GHz Fuente de alimentación de 5 V Paquete SOT-89 Ganancia de aproximadamente 20 dB

Pieza de referencia de Qorvo

TQP3M9008

Bloque de ganancia de banda ancha de 50 MHz a 4 GHz

TQP3M9008 proporciona Ganancia típica de 20,6 dB, P1dB de +20 dBm y OIP3 de +35,5 dBm a 1,9 GHz.AG50 proporciona Ganancia de 19,6 dB, P1dB de +19,6 dBm y OIP3 de +38 dBm a 1,95 GHz.Ambos funcionan con 5 V y utilizan un encapsulado SOT-89, lo que los hace muy adecuados para la evaluación de bloques de ganancia de banda ancha.

Diferencia clave: El TQP3M9008 tiene un NF típico más bajo, mientras que el AG50 ofrece un OIP3 más alto en torno a los 1,9 GHz.

Pieza de referencia de NXP

BGA6489

Bloque de ganancia de potencia media de banda ancha SOT-89

BGA6489 proporciona Ganancia de 20 dB a 850 MHz y de 16 dB a 1,95 GHz., con una corriente típica del dispositivo de 78 mAAG50 proporciona 20,8 dB a 850 MHz y 19,6 dB a 1,95 GHz, con Corriente típica de 80 mAAmbos son bloques de ganancia de banda ancha compactos con encapsulado SOT-89.

Comparación de ganancias: El AG50 mantiene una mayor ganancia a 1,95 GHz mientras opera con un nivel de corriente muy similar.

Pieza de referencia de Qorvo

SGA6489Z

Bloque de ganancia en cascada de CC a 3,5 GHz

SGA6489Z se especifica con Ganancia de 20,1 dB, P1dB de +20,7 dBm e IP3 de +34 dBm., operando a aproximadamente 5,1 V / 75 mA. AG50 proporciona aproximadamente Ganancia de clase 20 dB, con +19,6 dBm P1dB y +38 dBm OIP3 a 1,95 GHz, de un 5 V / 80 mA suministrar.

Cobertura de frecuencia: El modelo SGA6489Z cubre hasta 3,5 GHz, mientras que el AG50 amplía el funcionamiento de banda ancha hasta 4 GHz.

Piezas de referencia de Analog Devices

ADI HMC589 / HMC589ST89E / HMC589A / HMC589AST89E

Familia de bloques de ganancia de banda ancha SOT-89E de CC a 4 GHz

HMC589A / HMC589AST89E proporciona aproximadamente Ganancia de 20 dB, +33 dBm OIP3 y hasta +21 dBm P1dB, operando desde un Fuente de alimentación única de 5 V a aproximadamente 82 mA.AG50 ofrece Ganancia de 19,6 dB, OIP3 de +38 dBm y P1dB de +19,6 dBm a 1,95 GHz., con 5 V / 80 mA operación.

El legado HMC589 / HMC589ST89E y los más nuevos HMC589A / HMC589AST89E Ambos pueden incluirse en la evaluación de referencia cruzada del bloque de ganancia SOT-89 de banda ancha.

Comparación de linealidad: El AG50 ofrece un OIP3 típico más alto, mientras que la familia HMC589A proporciona un P1dB ligeramente superior.

Las especificaciones publicadas para las piezas de referencia pueden utilizar diferentes frecuencias de prueba, condiciones de polarización y placas de evaluación. Compare los dispositivos con las mismas frecuencias y condiciones de circuito antes de la cualificación.

Verificación crítica: configuración de pines y red de polarización

Se proporciona información de referencias cruzadas con fines de evaluación. Para cada aplicación, se deben verificar las características eléctricas, la configuración de pines, la red de polarización y la compatibilidad con la placa de circuito impreso (PCB). No se debe describir el AG50 como un reemplazo directo o pin a pin a menos que se haya confirmado de forma independiente la compatibilidad a nivel de circuito.

Qué verificar en tu diseño

Rendimiento de RFGanancia, NF, P1dB y OIP3 en toda la banda de operación.
Circuito y suministroAsignación de pines, red de polarización, bloqueo de CC, presupuesto de corriente y margen térmico.
Necesidades de abastecimientoCronograma de cualificación, cantidad de muestras y demanda anual estimada.

Solicitar una revisión de referencias cruzadas

Envíe el número de pieza original, el rango de frecuencia, la ganancia/NF objetivo, los requisitos de P1dB/OIP3, el esquema o la lista de materiales (si está disponible) y la cantidad anual al equipo de ingeniería de SANLAND.

Solicitar una revisión de referencias cruzadas

Preguntas frecuentes

¿Cuál es el rango de frecuencia del AG50?

El AG50 funciona en un rango de frecuencias de 50 MHz a 4 GHz y está diseñado como un bloque de ganancia de RF e IF de banda ancha.

¿Cuáles son la ganancia y la linealidad típicas del AG50?

A 1,95 GHz, el AG50 proporciona típicamente una ganancia de 19,6 dB, un P1dB de +19,6 dBm y un OIP3 de +38 dBm.

¿El AG50 requiere una adaptación externa de 50 Ω?

El AG50 tiene una impedancia interna de 50 Ω. Una aplicación típica utiliza condensadores de bloqueo de CC y un inductor de RF, como se muestra en el circuito de referencia.

¿Se puede utilizar AG50 como alternativa a TQP3M9008, BGA6489, SGA6489Z o HMC589?

El AG50 puede evaluarse como una alternativa para determinadas aplicaciones de bloque de ganancia de banda ancha. Antes de su sustitución, se debe verificar la configuración de los pines, los componentes de polarización, el rendimiento de RF y la compatibilidad con la placa de circuito impreso.

¿Qué información se necesita para una evaluación de referencias cruzadas?

Por favor, proporcione el número de pieza original, el rango de frecuencia de funcionamiento, la tensión de alimentación, la ganancia objetivo, los requisitos de P1dB/OIP3 y, si está disponible, el circuito existente o la lista de materiales (BOM).

01
AG50 / RENDIMIENTO DE RF

Rendimiento típico de RF

Frecuencia Ganar OIP3 P1dB NF
850 MHz 20,8 dB 40,0 dBm 20,5 dBm 2,8 dB
1950 MHz 19,6 dB 38,0 dBm 19,6 dBm 2,8 dB
2500 MHz 19,1 dB 35,4 dBm 18,9 dBm 3,0 dB
3500 MHz 18,6 dB 31,3 dBm 16,5 dBm 3,1 dB
4000 MHz 18,4 dB 30,5 dBm 16,1 dBm 3,4 dB
BASE DE PRUEBA

Los valores típicos se miden a VS = 5 V, IS = 80 mA y TL = 25 °C en un sistema de 50 Ω. OIP3 utiliza un espaciado de tonos de 1 MHz con una potencia de salida de +5 dBm por tono.

02
AG50 / CURVAS MEDIDAS

Curvas de rendimiento típicas

GANANCIA Y RENDIMIENTO PÉRDIDA

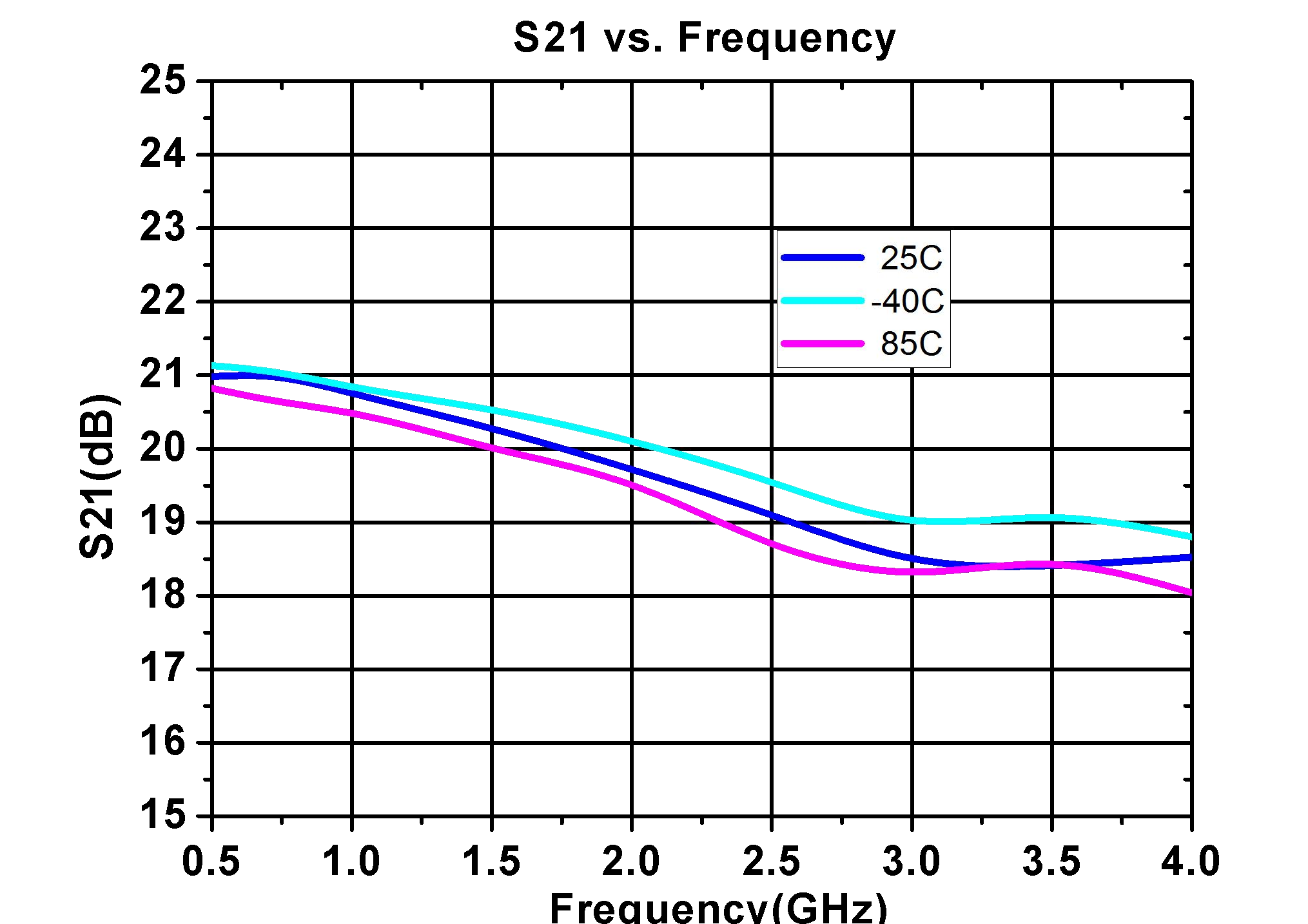

01 S21 / Ganancia Ganancia hacia adelante
AG50 RF gain block S21 gain vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

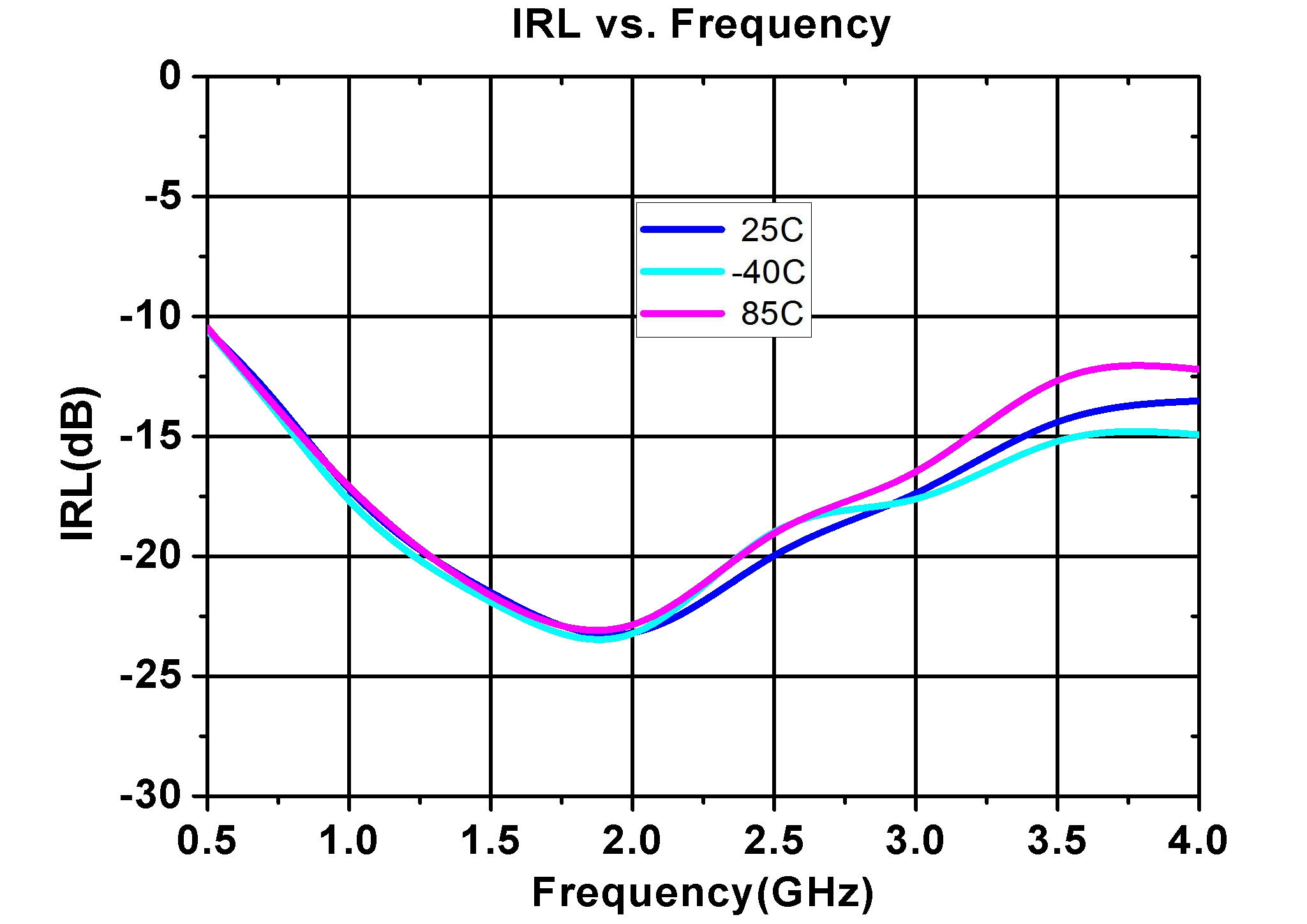

02 Pérdida de retorno de entrada Coincidencia de entrada
AG50 IRL vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

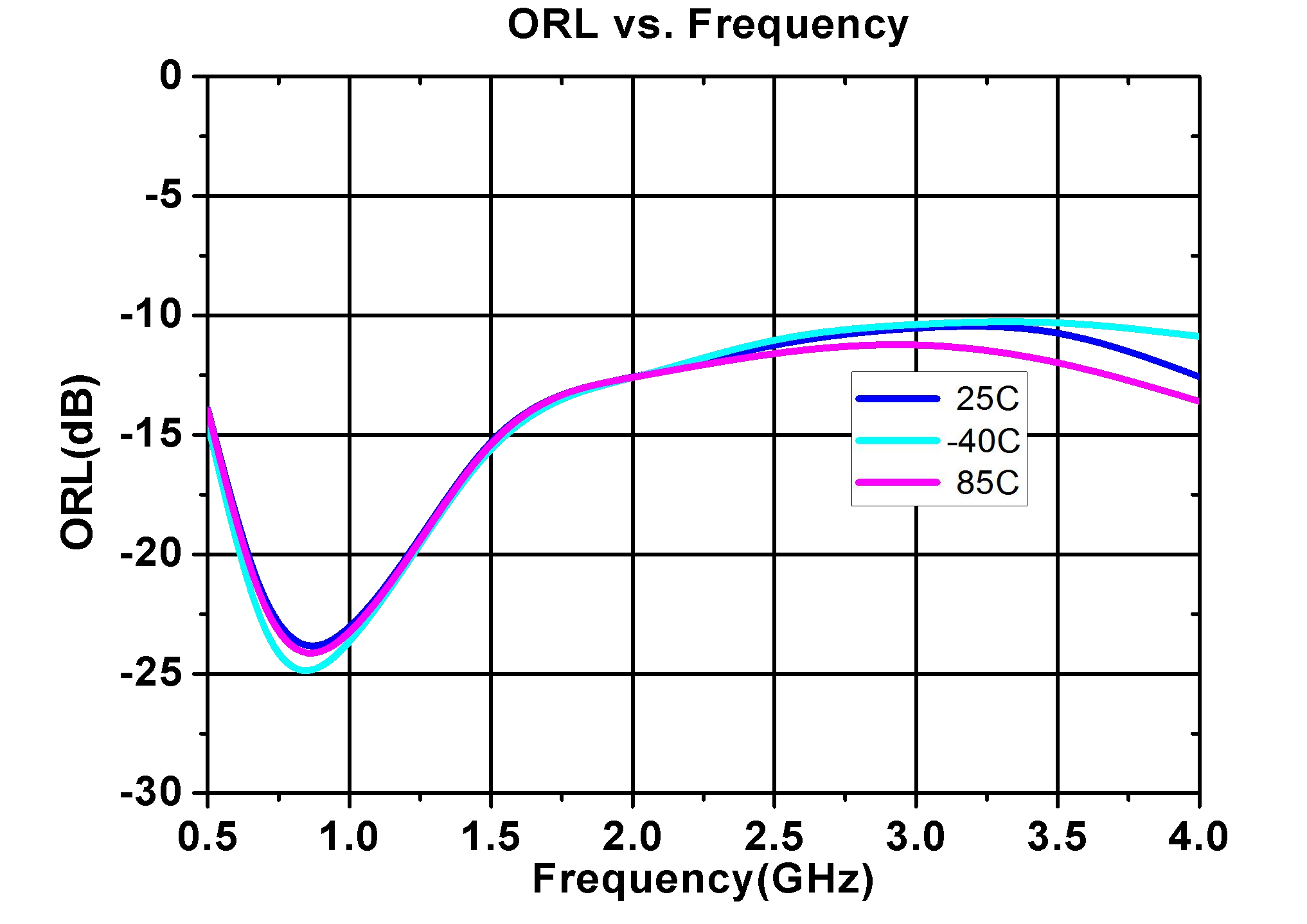

03 Pérdida de retorno de salida Coincidencia de salida
AG50 ORL vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C
LINEALIDAD Y RUIDO

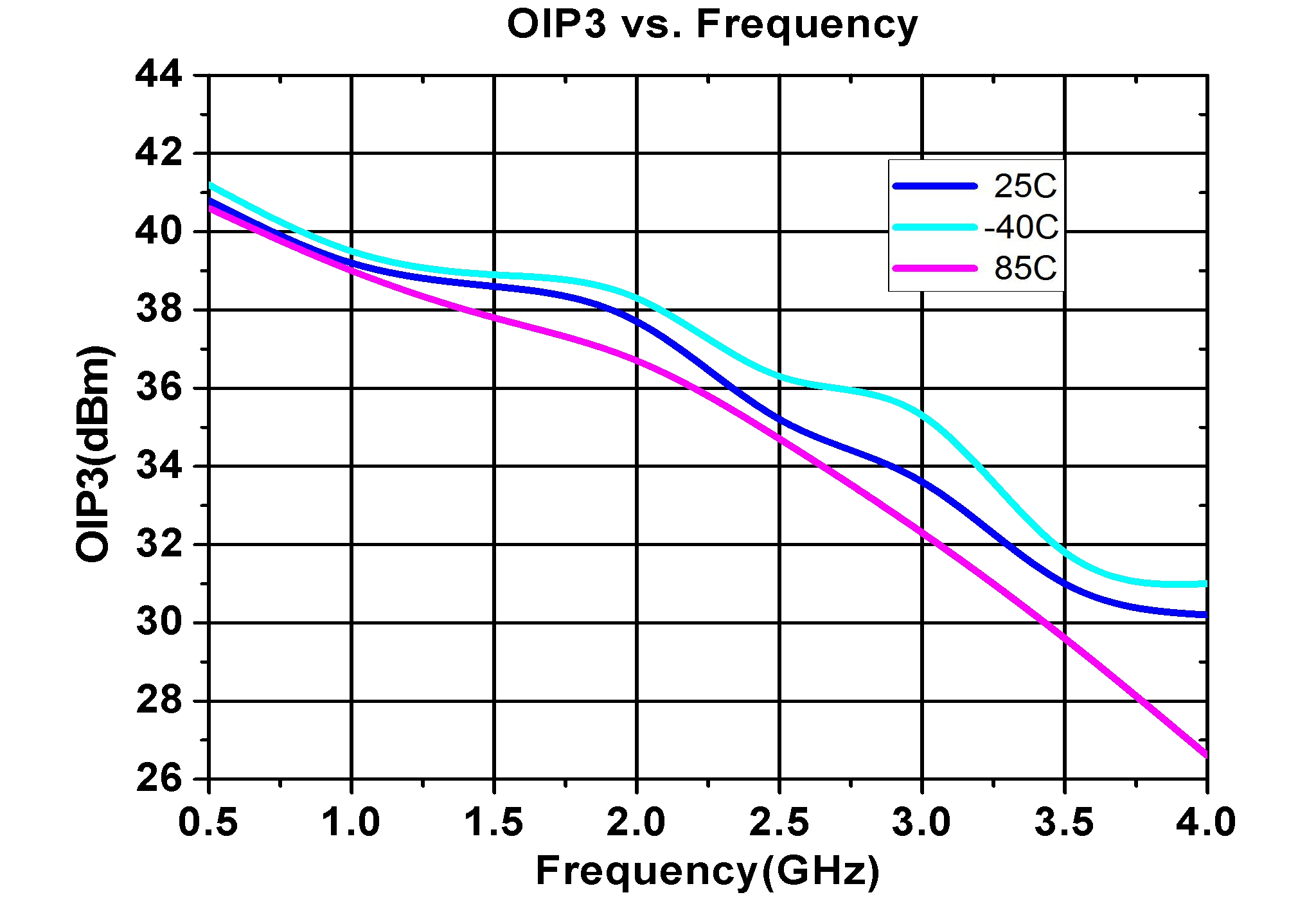

04 OIP3 Respuesta lineal
AG50 OIP3 vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

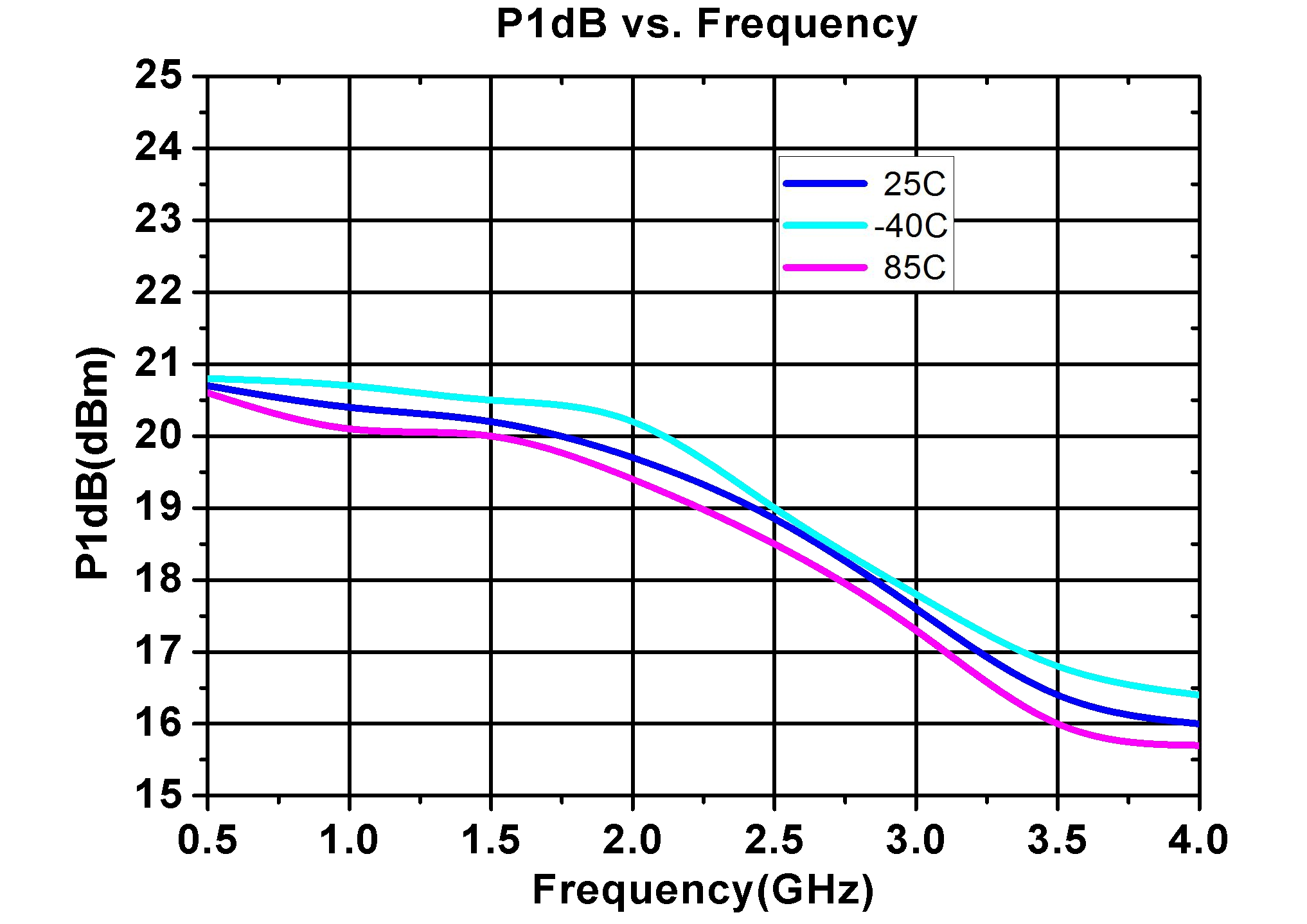

05 Salida P1dB Compresión de salida
AG50 P1dB vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

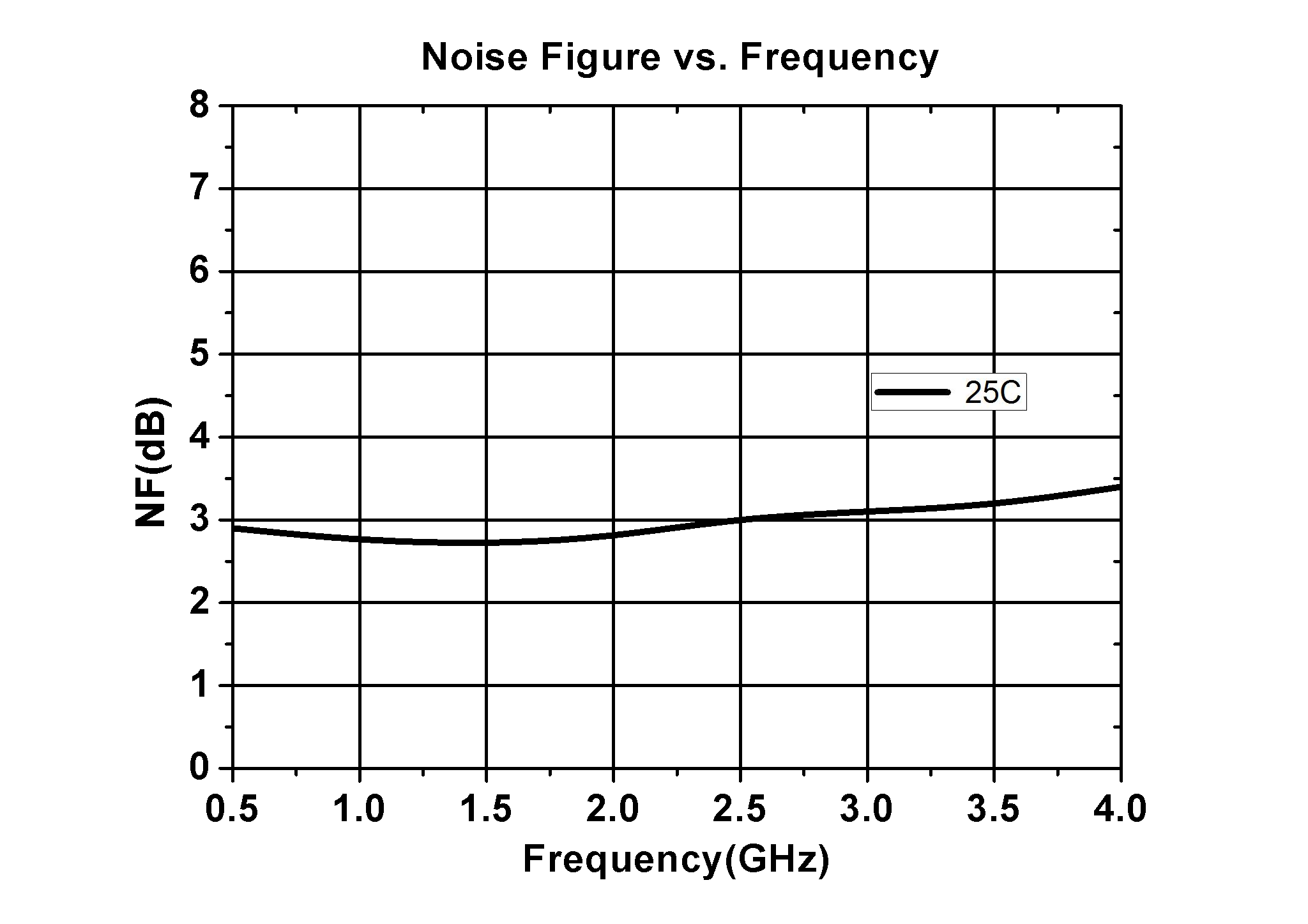

06 Figura de ruido Respuesta al ruido
AG50 noise figure vs frequency from 0.5 to 4 GHz at 25°C
Wireless systems icon

Sistemas inalámbricos

Etapas de ganancia de banda ancha para cadenas de señales de RF.

Radiofrecuencia inalámbrica Banda ancha Cadena de RF
IF and RF driver amplifiers icon

Amplificadores controladores de FI y RF

Amplificación de controladores para etapas de RF y frecuencia intermedia.

Controlador IF Controlador de RF Etapa de ganancia






Etapas de ganancia de RF de banda ancha

Amplificación en cascada de 50 Ω en un amplio ancho de banda operativo.

50 Ω Cascable Banda ancha
General purpose RF amplification icon

Amplificación de RF de uso general

Para diseños que requieren una potencia de salida moderada y una alta linealidad.

Alta linealidad Potencia moderada RF general
