Filtro dúplex CATV 1,8G 5-396/492-1794 MHz

Los productos de la unidad de filtro diplexor "Sanland" presentan baja pérdida de inserción y baja reflexión. Para reducir la complejidad de la calibración, se simplifica el diseño del circuito.

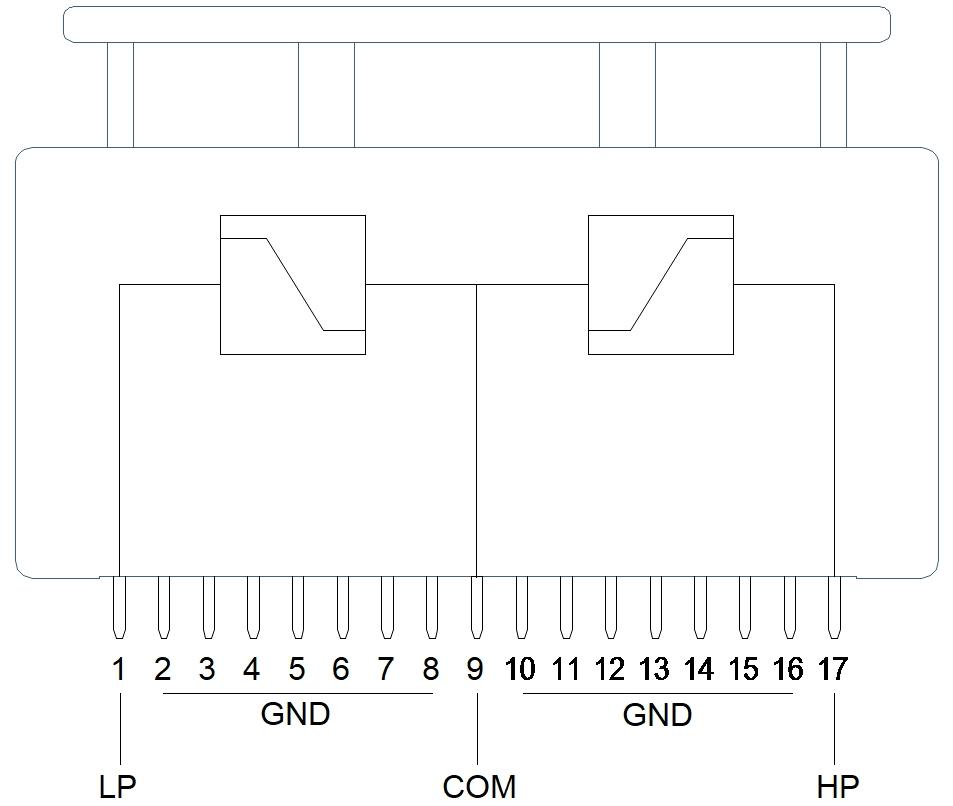

Esquema funcional

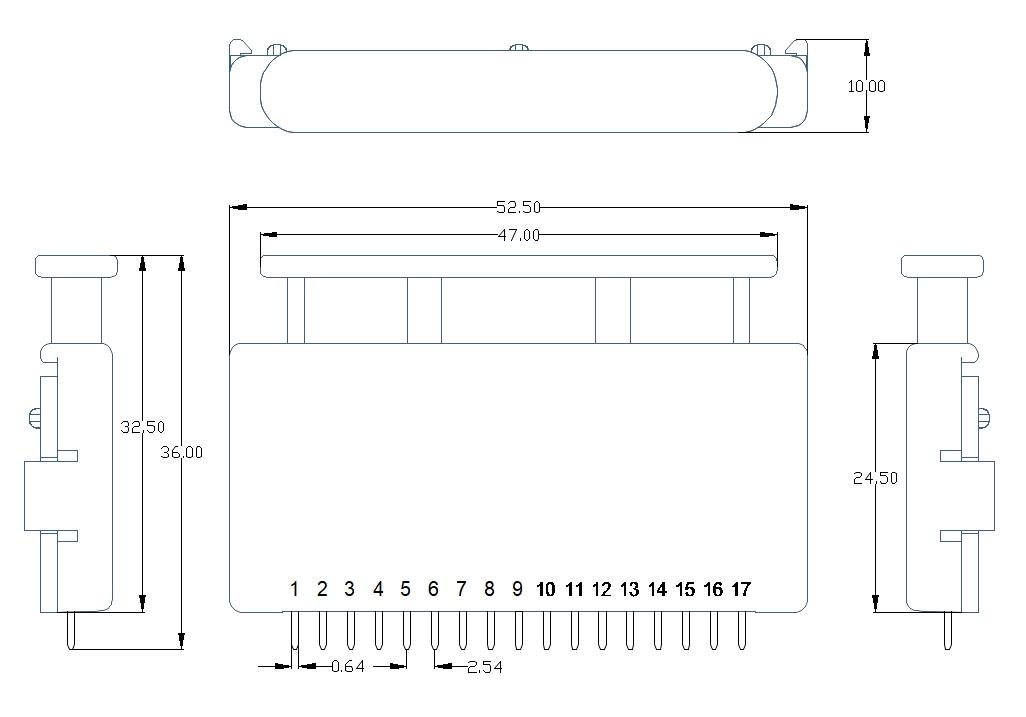

Dimensión (Unidad: mm, Tolerancia: ±0,2 mm)

Parámetro		Condiciones de prueba	Mín.	Máx.	Unidades
Rango de frecuencia		5 ~ 396 MHz
Rango de frecuencia		492 ~ 1794 MHz
Pérdida de inserción		5 ~ 396 MHz a 396 MHz	-	1.2	dB
		492 ~ 1794 MHz a 492 MHz	-	1.2	dB
		492~1794 MHz a 1794 MHz	-	1.4	dB
Aislamiento cruzado	HP-LP	397 ~ 491 MHz	40	-	dB
Rechazo fuera de banda	Paso alto	5-396 MHz	50	-	dB
Rechazo fuera de banda	Paso bajo	492-600 MHz	50	-	dB
		601-1000 MHz	45	-	dB
		1001-1794 MHz	40	-	dB
Pérdida de retorno		5 ~ 396 MHz	-	-20	dB
		492 ~600 MHz	-	-20	dB
		601 ~ 1794 MHz	-	-19	dB
